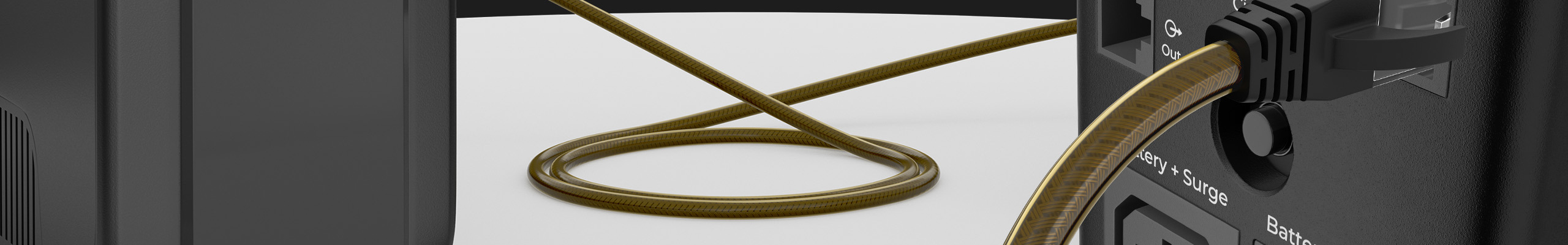

Кабельные сборки производства ПЗКМК (ТМ GCR) для промышленного оборудования и систем автоматизации

Промышленное оборудование предъявляет к кабельным сборкам требования, которых нет в офисных или серверных средах. Вибрация, электромагнитные помехи от мощных двигателей, перепады температур, агрессивные среды, механическое истирание — всё это исключает использование стандартных IT-кабелей в неадаптированном виде.

Проектирование кабельной сборки для промышленности начинается не с каталога, а с технического задания. Нужно знать:

передаваемый сигнал — аналоговый (4–20 мА, 0–10 В), дискретный, цифровой интерфейс (RS-232, RS-485, PROFIBUS, CAN) или силовое питание;
условия прокладки — статическая или динамическая (подвижная цепь, робот-манипулятор);
внешние факторы — температура, влажность, наличие масел, химических реагентов, УФ-излучения;
требования по пожарной безопасности — категория по ГОСТ 31565 (нг-LS, нг-FRLS, FRHF).

Псковский завод компьютерного и мобильного кабеля (ПЗКМК) проектирует и изготавливает промышленные кабельные сборки именно под эти параметры. Продукция поставляется под торговой маркой GCR, которая на промышленном рынке ассоциируется с надёжностью, полным циклом контроля и возможностью изготовления по чертежам заказчика. Полный цикл производства — от волочения проволоки до готового изделия — позволяет использовать кабели различных марок (в том числе специальных, производимых на ПЗКМК), применять любые типы разъёмов и способы оконцевания.

Виды промышленных кабельных сборок ПЗКМК (ТМ GCR)

Сборки цепей управления и КИПиА ТМ GCR

Эти изделия предназначены для передачи слаботочных сигналов между датчиками, контроллерами и исполнительными механизмами в системах АСУ ТП, распределённых системах управления (DCS), измерительных комплексах.

Конструктивно это многожильные экранированные кабели с сечением жил от 0,14 до 0,75 мм². Экранирование — общее (оплётка или фольга) или по каждой паре индивидуально — подавляет наводки от силовых цепей и преобразователей частоты, работающих в непосредственной близости.

Оконцевание выполняется:

клеммными колодками (винтовые или пружинные зажимы);
разъёмами D-Sub (стандартные и с винтовой фиксацией — для исключения саморазъединения при вибрации);
круглыми разъёмами серий РС, СНЦ, МРН — стандартные для советского и российского промышленного оборудования;
разъёмами MIL-спецификации для оборонной и аэрокосмической промышленности.

Изготовление сборок ТМ GCR возможно по конструкторской документации заказчика (чертежам, схемам электрических соединений). При необходимости инженеры ПЗКМК разрабатывают КД самостоятельно — на основе технического задания.

Промышленные интерфейсные кабели ТМ GCR

Связь между контроллерами, панелями оператора, программируемыми логическими контроллерами (PLC) и периферийным оборудованием осуществляется через промышленные шины и интерфейсы. Завод ПЗКМК производит кабельные сборки ТМ GCR для:

RS-232 (COM-порт) ТМ GCR. Классический интерфейс последовательной передачи данных, до сих пор широко применяемый в промышленности, системах видеонаблюдения, кассовом оборудовании, терминалах сбора данных. Сборки оснащаются разъёмами DB9 в различных конфигурациях (9F/9F, 9F/9M, 9M/9M и другими) с крепёжными винтами для фиксации на корпусах оборудования. Особенность — экранирование кабеля и ферритовые фильтры для подавления высокочастотных помех.

По требованию заказчика доступна уникальная распайка, не соответствующая стандарту (например, нуль-модемные кабели или схемы с нестандартным назначением контактов), а также армированные версии с усиленной изоляцией и текстильной оплёткой — серия GCR PRO.

RS-485, PROFIBUS, CAN, Industrial Ethernet ТМ GCR. Эти интерфейсы используются в распределённых системах автоматизации для связи множества устройств по одной линии. Сборки ТМ GCR изготавливаются из специализированных кабелей, производимых на ПЗКМК, с волновым сопротивлением 120–150 Ом, экранированием и витой парой проводников. Коннекторы — разъёмы M12 D-кодировка (для PROFINET), DB9, клеммники, RJ45 промышленного исполнения (металлические, IP67).

Силовые кабельные сборки ТМ GCR

Питание промышленного оборудования, серверного и телекоммуникационного оборудования — это отдельный класс сборок с повышенными требованиями к сечениям проводников, изоляции и надёжности контактов. Производство ПЗКМК под ТМ GCR предлагает:

сечение медного проводника от 0,5 до 1,5 мм²;
рабочую нагрузку до 3500 Вт;
ток до 16 А;
оболочку — ПВХ, термостойкий силикон, сверхпрочный текстиль для повышенной износостойкости.

Доступные конфигурации разъёмов:

Schuko (евровилка) → C13 — для компьютеров, мониторов, промышленных ПК;
Schuko → C5 — для ноутбуков и переносных терминалов с блоком питания «кирпич»;
Schuko → C7 — для аудио- и видеооборудования, некоторых типов измерительных приборов;
C14 → C13 — удлинители для подключения к ИБП;
C14 → C19 и C20 → C19 — для серверного и телекоммуникационного оборудования с высоким энергопотреблением.

Сборки ТМ GCR с промышленными разъёмами

Наиболее сложный и ответственный класс продукции, изготавливаемый на ПЗКМК под ТМ GCR. Сюда входят сборки с:

тяжёлыми прямоугольными разъёмами (аналоги Harting, ILME, Weidmüller) — для подключения шкафов автоматики, станков с ЧПУ, роботизированных комплексов. Конструкция обеспечивает защиту от пыли и влаги до IP67, механическую фиксацию, возможность замены контактов без перепайки кабеля.
круглыми разъёмами серий РС (РС4, РС7, РС10, РС15), СНЦ, МРН — стандартные для большинства отечественных станков, приборов и систем автоматизации.
разъёмами MIL-спецификации — для оборонной, аэрокосмической и специальной техники, где требования к надёжности и вибростойкости максимальны.

Изготовление этих сборок требует точного соблюдения чертежей, использования кабелей с соответствующей маркой (производство ПЗКМК) и испытаний, подтверждающих электрические и механические характеристики.

Производственный процесс на ПЗКМК

Работа по промышленным заказам отличается от серийного выпуска IT-продукции. Каждый заказ — это, как правило, индивидуальный проект. Технологическая цепочка на ПЗКМК включает:

Приём технического задания или конструкторской документации (форматы: PDF, DWG, STEP, спецификации).
Подбор кабеля и разъёмов — по условиям эксплуатации, электрическим параметрам, требованиям пожарной безопасности. Используются как кабели собственного производства ПЗКМК, так и сторонних марок — по требованию заказчика.
Разработка или верификация схемы соединений (распайки контактов) инженерами завода.
Резка кабеля на автоматических линиях — точность ±2 мм.
Зачистка изоляции и подготовка жил для оконцевания (лужение или опрессовка наконечниками).
Монтаж разъёмов — пайка (для сложных конфигураций и многоконтактных разъёмов), обжим (для быстрого и надёжного соединения), заливка компаундом (для влагозащиты и герметизации).
Маркировка кабелей (термоусадочные бирки с идентификатором цепи, номерами контактов, длиной).
Электрические испытания — прозвонка всех цепей, измерение сопротивления изоляции (мегаомметр), высоковольтные испытания (для силовых сборок), проверка переходного затухания (для интерфейсных). Все протоколы фиксируются и передаются заказчику.
Упаковка с соблюдением правил защиты контактов от механических повреждений и загрязнений.

Все этапы выполняются на территории ПЗКМК в Пскове. Контроль качества — многоступенчатый, на каждом технологическом переходе. По требованию заказчика к каждой сборке ТМ GCR прилагается протокол испытаний.

Области применения промышленных кабельных сборок ПЗКМК (ТМ GCR)

Металлообработка и станкостроение — подключение систем ЧПУ, сервоприводов, датчиков положения.
Робототехника — соединение контроллеров, манипуляторов, систем технического зрения.
Нефтегазовая промышленность — КИПиА, системы автоматизации технологических процессов.
Пищевая промышленность — оборудование с повышенными требованиями к гигиеничности и влагозащите.
Автомобилестроение — конвейеры, сварочные роботы, покрасочные камеры.
Энергетика — системы управления генераторами, распределительными устройствами.
Системы безопасности — интеграция пожарной сигнализации, контроля доступа, видеонаблюдения в единую систему управления зданием.

Инжиниринг и контрактное производство на ПЗКМК

Одной из ключевых компетенций ПЗКМК является разработка конструкторской документации для промышленных кабельных сборок «с нуля» под ТМ GCR. Это востребовано, когда у заказчика есть только функциональная схема или список подключаемых устройств, но нет готового чертежа сборки. Инженеры завода предлагают варианты кабелей и разъёмов, рассчитывают сечения и экранирование, разрабатывают схему распайки и выпускают прототип для тестирования на оборудовании заказчика.

Также доступно контрактное производство (OEM/ODM/СТМ) — выпуск промышленных кабельных сборок под торговой маркой заказчика, с его упаковкой, этикетками и документацией. Полный цикл производства на ПЗКМК и собственная конструкторская база позволяют запускать такие проекты быстро и с минимальными накладными расходами.

Продукция ПЗКМК под ТМ GCR — это не просто кабельные сборки, а инженерные решения, спроектированные и изготовленные на заводе с полным циклом производства, где каждый этап контролируется, тестируется и документируется.
