Производство кабеля витой пары (UTP/FTP/SFTP) и сетевых патч-кордов — ПЗКМК

Номенклатура категорий кабеля LAN и стандарты экструзии

Технологические мощности цеха экструзии ПЗКМК адаптированы под непрерывный выпуск кабеля витой пары всех основных категорий из чистой электротехнической меди марки М0 без применения омедненных суррогатов:

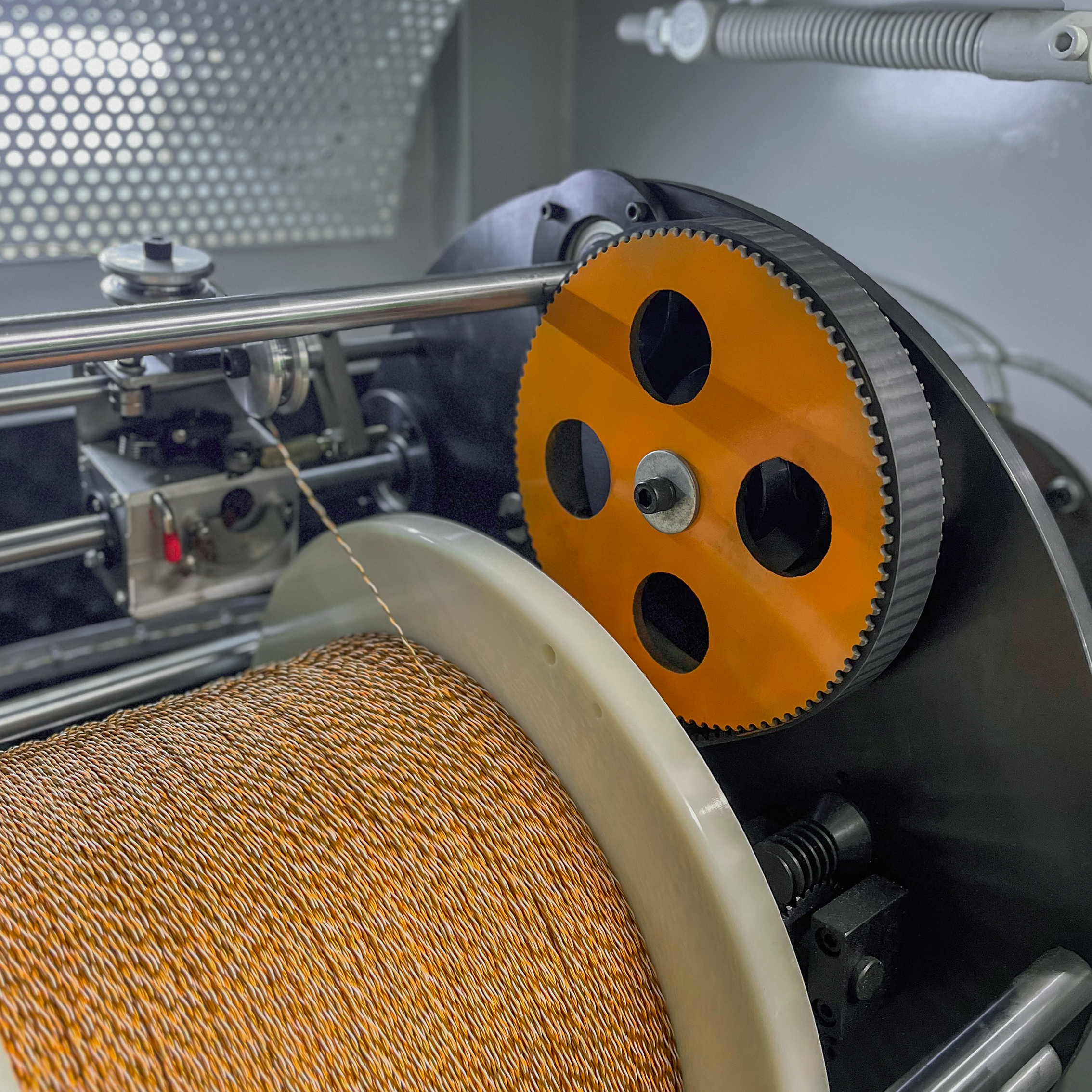

• Категории Cat.5e, Cat.6 и Cat.6A: Базовый и премиальный сегменты для офисных сетей, систем видеонаблюдения и ЦОД со скоростью передачи данных до 10 Гбит/с. При экструзии кабелей Cat.6 и выше в структуру сердечника автоматически интегрируется сплошной пластиковый разделительный сплайн (крестовина), фиксирующий стабильный шаг скрутки и минимизирующий перекрестные наводки (NEXT).
• Высокочастотные категории Cat.7 и Cat.8: Специализированные интерфейсы для магистральных каналов и серверного оборудования, работающие на частотах до 2000 МГц со скоростью до 40 Гбит/с. Каждая пара оснащается индивидуальным экраном из алюмополимерной ленты Al-Mylar (F/FTP) или плотной оплеткой из луженой медной проволоки (S/FTP) для абсолютной защиты от внешних электромагнитных наводок. Стоимость специализированных серий представлена на странице «Купить экранированную витую пару Cat.7 и Cat.8 оптом».

Индивидуальное СТМ-брендирование и кастомизация оболочки по RAL

Для нужд проектных институтов, телекоммуникационных холдингов и операторов связи завод поддерживает любые кастомные решения под задачи партнера:

• Расцветка изоляции и внешней оболочки: Точная колеровка полимерных компаундов и экструдируемых пластикатов в любой необходимый цвет по международной шкале RAL.
• Счетчик метража и струйная печать: Нанесение высокоточных логотипов, технических артикулов, штрихкодов и сквозной пометражной разметки Собственной Торговой Марки (СТМ) методом непрерывной каплеструйной печати непосредственно в процессе экструзии кабеля.

Сквозной цикл производства и параметры обжима

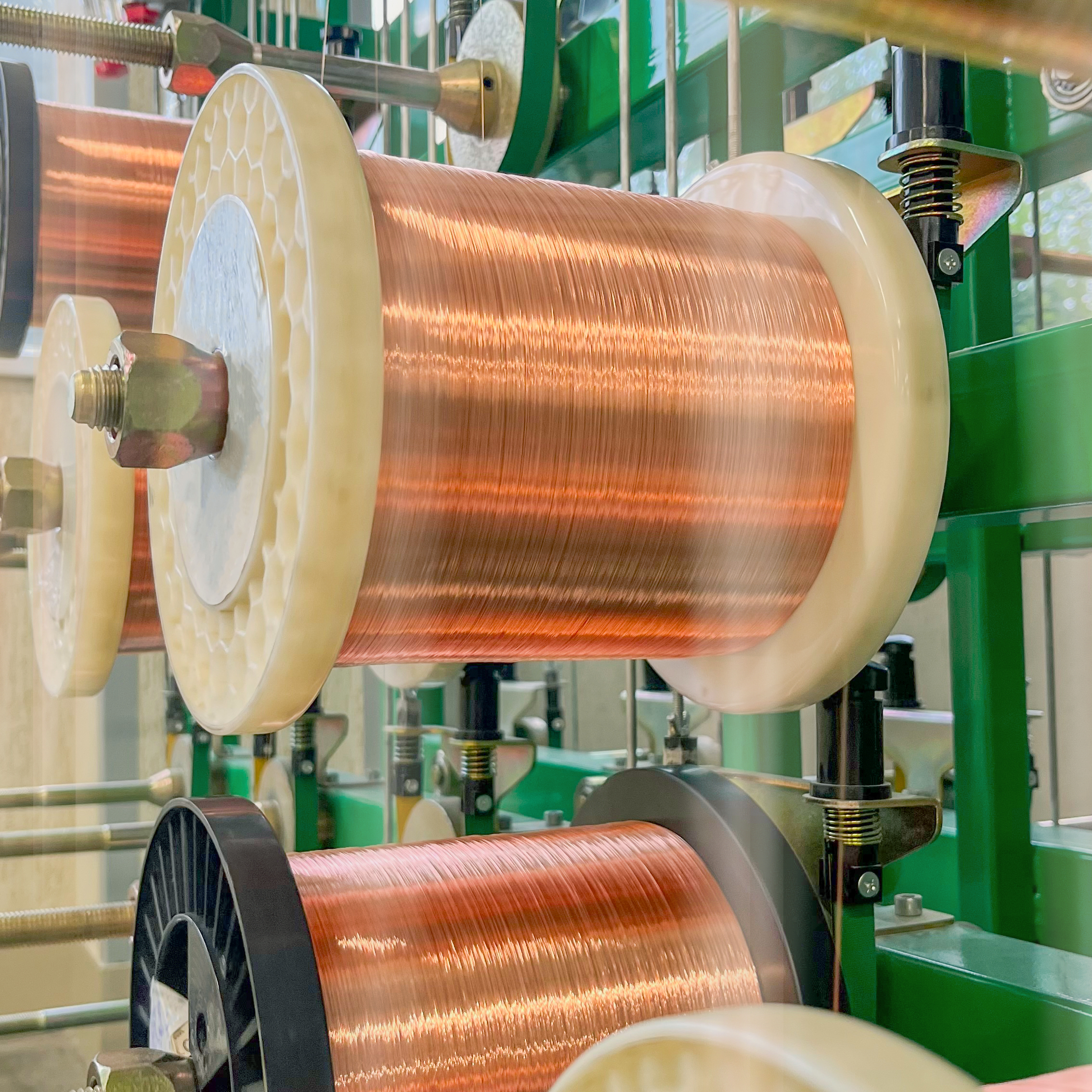

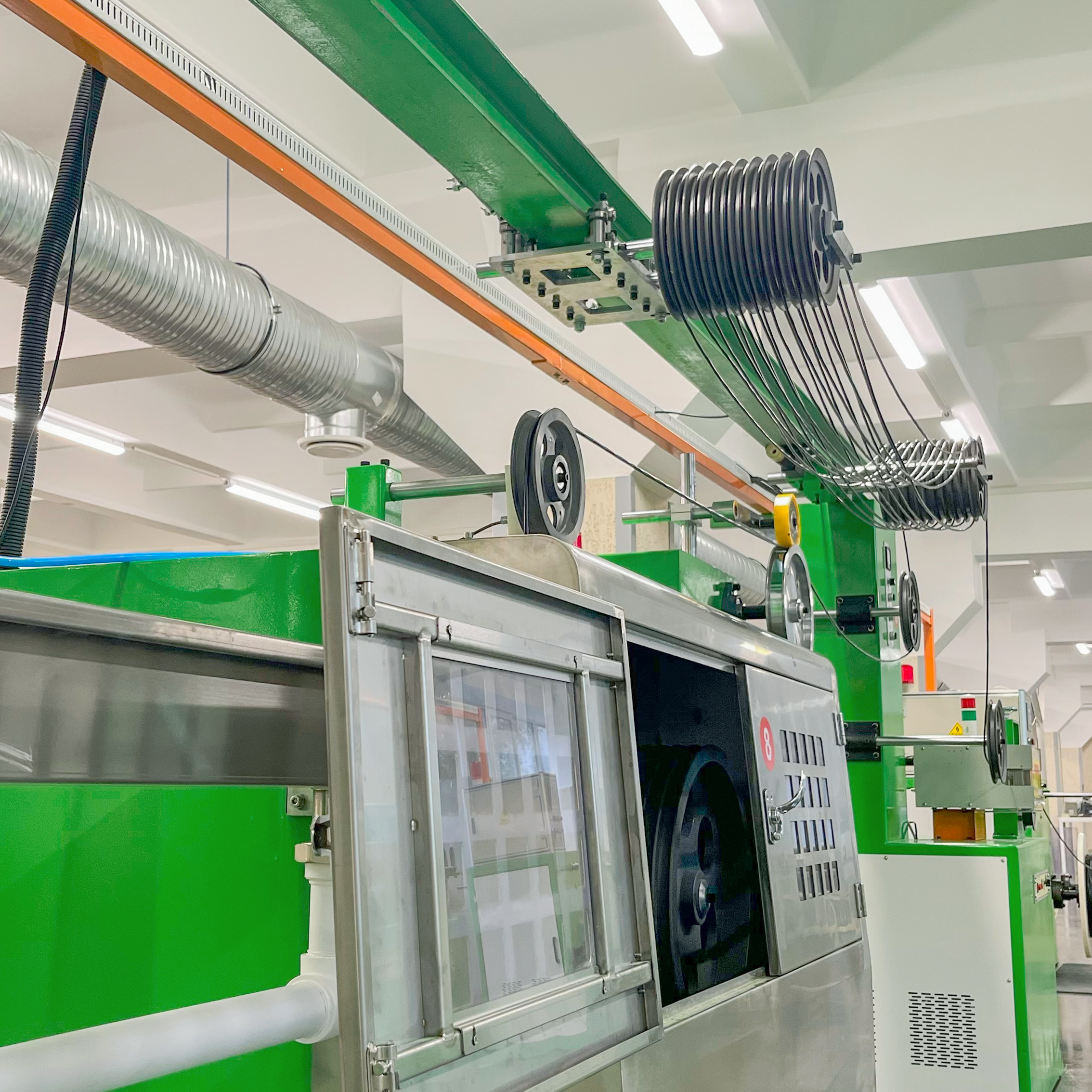

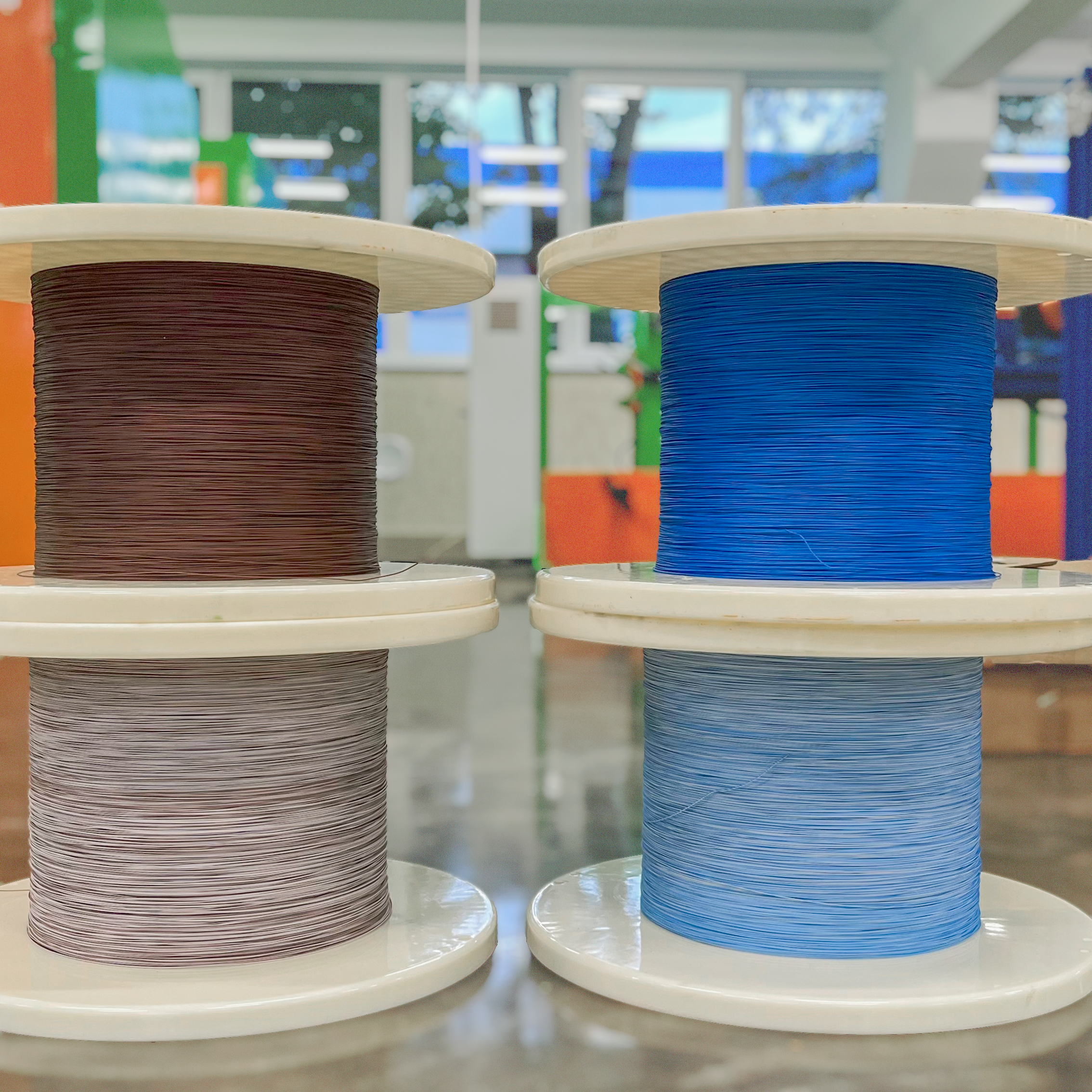

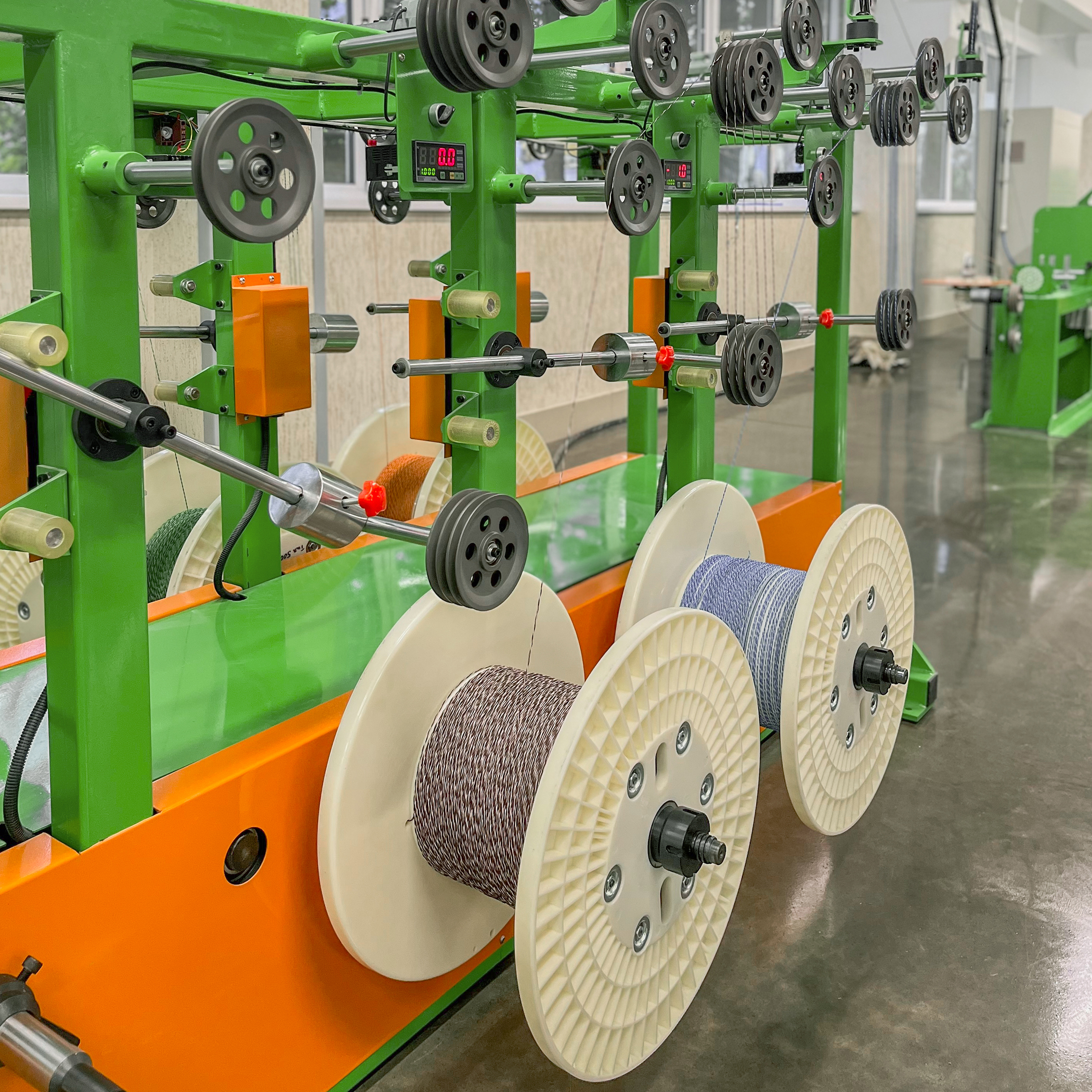

Безупречное качество передачи цифрового сигнала обеспечивается сквозным контролем физических параметров на автоматических роботизированных конвейерах. Медная катанка вытягивается до точных диаметров проводников (23, 24 AWG) с обязательным последующим индукционным отжигом. Нанесение цветной изоляции из полиэтилена высокого давления (PE) контролируется прецизионными лазерными микрометрами в режиме реального времени.

Производство готовых шнуров полностью автоматизировано на скоростных конвейерных линиях обжима. Роботы осуществляют зачистку жил, укладку в экранированные или неэкранированные коннекторы RJ-45 с толщиной золотого напыления контактов 50µ" (микродюймов) и выполняют литье защитных амортизационных колпачков overmolding. Каждая промышленная партия проходит обязательный волновой аудит в лаборатории ОТК ПЗКМК на кабельных анализаторах Fluke DSX с сохранением электронных протоколов испытаний. Спецификации ТПА-литья доступны на странице «Заказать контрактное производство кабеля LAN под СТМ».

Прецизионная изоляция и кастомизация полимерных оболочек

Исходя из условий эксплуатации ИТ-инфраструктуры (ЦОД, офисные СКС, уличные трассы или промышленные цеха), экструзионные линии холдинга осуществляют наложение различных специализированных защитных составов:

• Малодымные безгалогенные компаунды (LSZH): Патч-корды в исполнении Low Smoke Zero Halogen предназначены для закрытых кабельных трасс, серверных комнат и ЦОД с повышенными требованиями к пожарной безопасности. При воздействии открытого пламени оболочка LSZH не поддерживает горение и не выделяет токсичных галогенов по ГОСТ 31565.
• Светостабилизированный гидрофобный полиэтилен (ПЭ/PE): Специализированные патч-корды для уличной прокладки и суровых климатических условий. Внешний слой из жесткого ПЭ обладает абсолютной влагонепроницаемостью, стойкостью к жесткому ультрафиолетовому (УФ) излучению и сохраняет эластичность при экстремально низких температурах, исключая растрескивание оболочки.
• Индустриальный TPU/PUR и химически стойкий ТПЕ (TPE) для агрессивных сред: Специализированные промышленные патч-корды, разработанные для эксплуатации в условиях агрессивных сред на предприятиях тяжелой промышленности, нефтегазового сектора и фабричных цехов. Оболочка из сшитого термопластичного полиуретана (PUR) или специализированного ТПЕ эластомера обладает абсолютной химической стойкостью к индустриальным маслам, смазочным материалам, топливным компаундам (ГСМ), растворителям, разбавленным кислотам и щелочам.
• Эксплуатация в условиях экстремальных температур: Промышленные модификации шнуров ПЗКМК сохраняют физико-механическую прочность, упругость и номинальные параметры волнового сопротивления в критическом температурном диапазоне от −60 °C до +125 °C. Это исключает деградацию диэлектрического слоя и растрескивание полимера при пиковых термических нагрузках. Заказать крупным оптом шнуры специального назначения можно на странице «Купить уличные и экранированные патч-корды оптом от производителя».

Технологический регламент экранирования и обжима коннекторов

Для защиты слаботочного цифрового сигнала от внешних электромагнитных наводок и взаимного влияния пар внутри жгута, роботизированные линии ПЗКМК осуществляют сборку шнуров во всех существующих вариантах защиты:

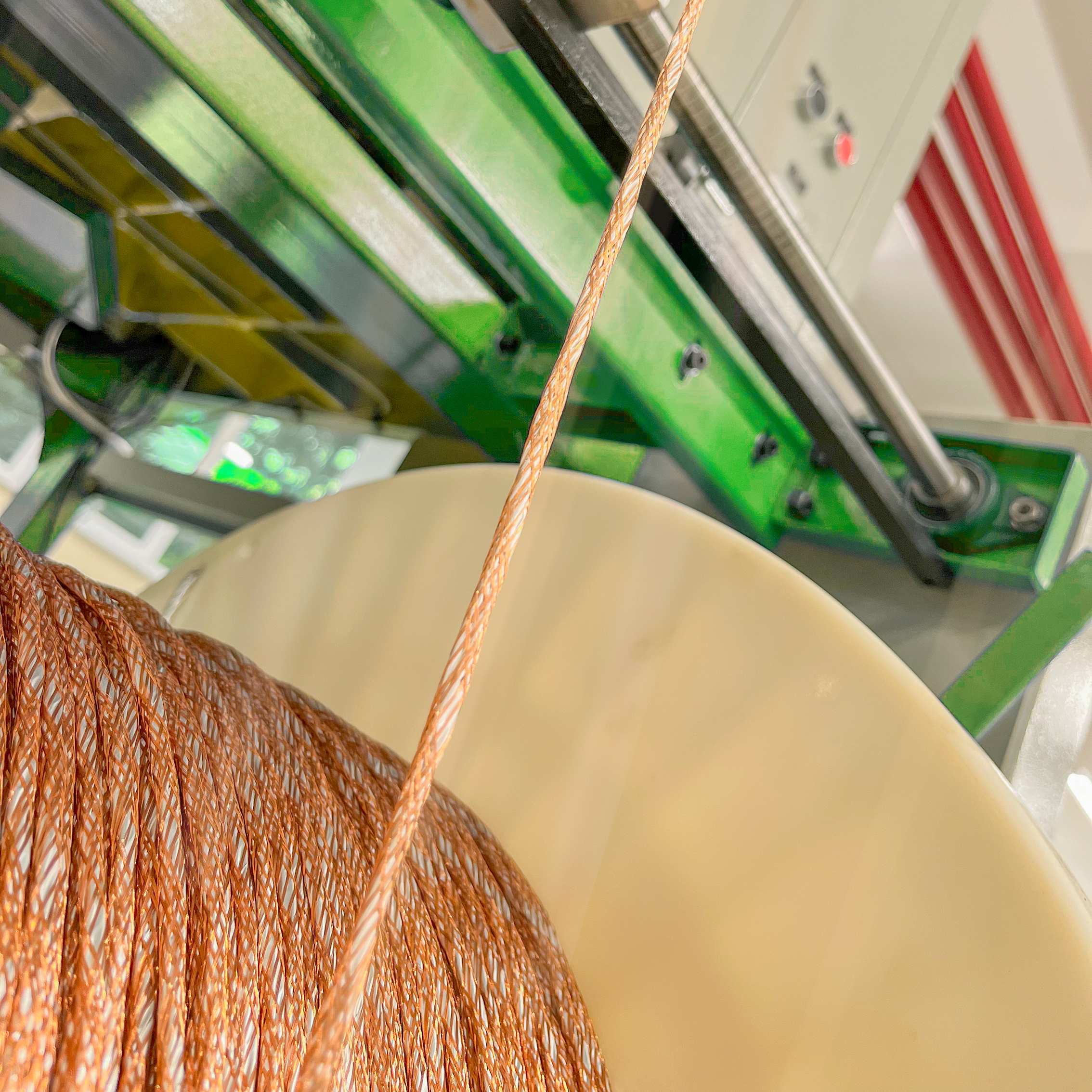

• Неэкранированные (UTP) и экранированные (FTP/SFTP) версии: При сборке защищенных патч-кордов применяется калиброванная витая пара собственного производства, где каждая дифференциальная пара или общий сердечник оборачиваются сплошным слоем алюминиевой фольги Al-Mylar и оплеткой из луженой медной проволоки плотностью не менее 85%.
• Промышленные коннекторы с золотым покрытием: Автоматические линии производят обжим экранированных вилок RJ-45 в никелированном латунном кожухе. Внутренние ножи-контакты снабжаются плотным золотым напылением толщиной 50µ" (микродюймов), что полностью предотвращает окисление металла, снижает переходное сопротивление контакта и гарантирует стабильность физико-технических параметров на протяжении всего срока службы СКС. Параметры ТПА-литья колпачков overmolding и прайс-лист доступны в разделе «Оформить оптовый заказ на патч-корды по индивидуальным метрикам».

Автоматический аудит и электронное Fluke-тестирование

Готовые патч-корды проходят обязательный контроль качества в лаборатории ОТК на измерительных комплексах Fluke DSX с фиксацией ключевых волновых параметров. Наличие актов Минпромторга РФ обеспечивает юридическую чистоту продукции при поставках для госзакупок и крупных инфраструктурных проектов.

Вариативность метража нарезки и логистические стандарты

Упаковочные линии Северо-Западных фабрик ПЗКМК функционируют в автоматическом режиме и выполняют прецизионную нарезку сетевого проката непосредственно в процессе финишного схода кабеля с экструдера, исключая затраты на промежуточное складское хранение и ручную перемотку:

• Короткие розничные намотки (50, 100, 200 метров): Самый маржинальный сегмент для B2B-партнеров, поставляющих сетевой кабель в сектор розничного ритейла и e-commerce. Небольшой вес и компактные габариты таких бухт делают их идеальными для конечных покупателей, выполняющих локальный домашний ремонт или монтаж систем видеонаблюдения. Бухты упаковываются в прочную термоусадочную пленку или кастомизированные ЭКО-пакеты СТМ с нанесением штрихкодов.
• Европейский индустриальный стандарт в специализированных коробках (300 и 305 метров): Классический формат укладки, жестко дифференцированный в зависимости от типа экранирования кабеля для сохранения его физико-технических параметров. Провод поставляется в прочных гофрокоробах европейского стандарта 30×30×40 см со специализированной внутренней архитектурой. Коробки Reelex для неэкранированного кабеля (UTP) оснащаются коаксиальной системой свободной размотки через центральный пластиковый инвектор — кабель вытягивается без вращения самой бухты, что полностью исключает перекручивание, образование петель и заломов при скоростной протяжке. Коробки со встроенным внутренним барабаном для экранированного кабеля (FTP/SFTP) оснащаются жесткой внутренней катушкой: так как жесткий экранированный кабель с алюмополимерной фольгой Al-Mylar нельзя подвергать осевому скручиванию из центра (это приводит к разрыву экрана и потере помехозащищенности), размотка происходит путем плавного вращения внутреннего барабана. Узнать условия оптовых отгрузок стандартных серий можно на странице «Купить витую пару 305м в коробках оптом от производителя».
• Магистральные промышленные катушки (500 метров): Продукт предназначен для масштабных ИТ-интеграторов, выполняющих монтаж СКС на крупных промышленных объектах и в центрах обработки данных. Намотка осуществляется на прочные деревянные или пластиковые барабаны, обеспечивающие целостность геометрии экранированного кабеля Cat.7 и Cat.8 при транспортировке.

Автоматизация фасовки и экономика B2B-контрактов

Интеграция роботизированных линий укладки прямо на технологических маршрутах заводов в Ленобласти и Пскове снижает себестоимость финишных операций на 15–20% по сравнению со стандартными методами ручной фасовки. Для СТМ-партнеров доступно полное брендирование упаковки: от печати кастомизированных этикеток со штрихкодами маркетплейсов до изготовления индивидуальных картонных коробок с флексопечатью бренда заказчика.

Вся продукция перед передачей на отгрузочные паллеты проходит обязательный волновой контроль. Точная цена за бухту или катушку рассчитывается индивидуально в зависимости от объема промышленной партии и становится доступна после авторизации в B2B-системе. Наличие действующих актов Минпромторга РФ на процессы экструзии и намотки гарантирует торговым маркам партнеров полную юридическую чистоту и неоспоримый приоритет на регулируемых рынках снабжения.
