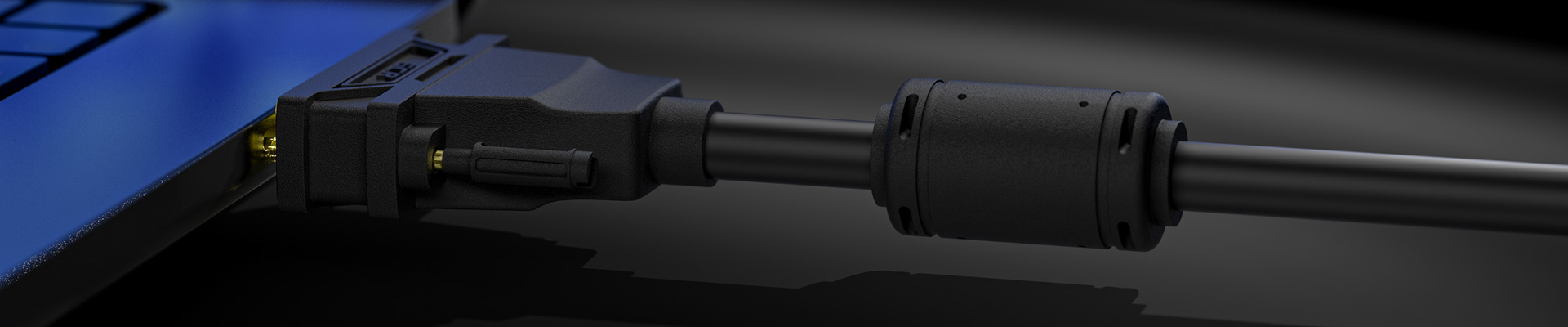

Современные цифровые видеоинтерфейсы предъявляют повышенные требования к параметрам кабельной продукции. При передаче сигналов со скоростью до 80 Гбит/с (DisplayPort 2.1) конструктивные элементы кабеля — материал проводника, тип изоляции, экранирование и качество разъёмов — оказывают влияние на затухание и стабильность сигнала.
В Российской Федерации осуществляется производство кабельной продукции для интерфейсов HDMI, DVI и DisplayPort. Одним из производителей является ООО «Псковский завод компьютерного и мобильного кабеля» (ПЗКМК), выпускающий продукцию под торговой маркой GCR (GREENCONNECT Russia). Производственные мощности расположены в г. Пскове по адресу: ул. Индустриальная, 9/1.
В статье рассматриваются технологические аспекты производства кабелей HDMI, DVI и DisplayPort, включая материалы, конструктивные решения и требования действующих стандартов.
Качество проводника влияет на сопротивление, уровень затухания и пропускную способность кабеля.

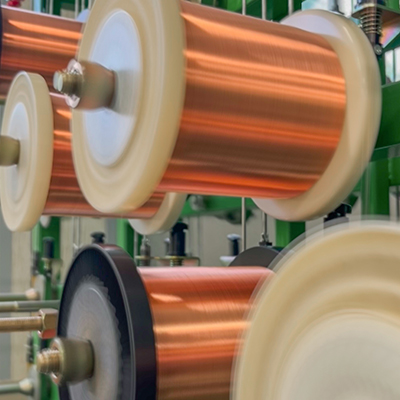

Бескислородная медь (OFC) применяется в кабелях высокоскоростных интерфейсов благодаря стабильным электрическим характеристикам. В кабелях DVI могут использоваться проводники 28 AWG с нормируемым сопротивлением.
Лужёная медь используется в экранирующих оплётках и дренажных проводниках для обеспечения стабильного контакта и устойчивости к коррозии.

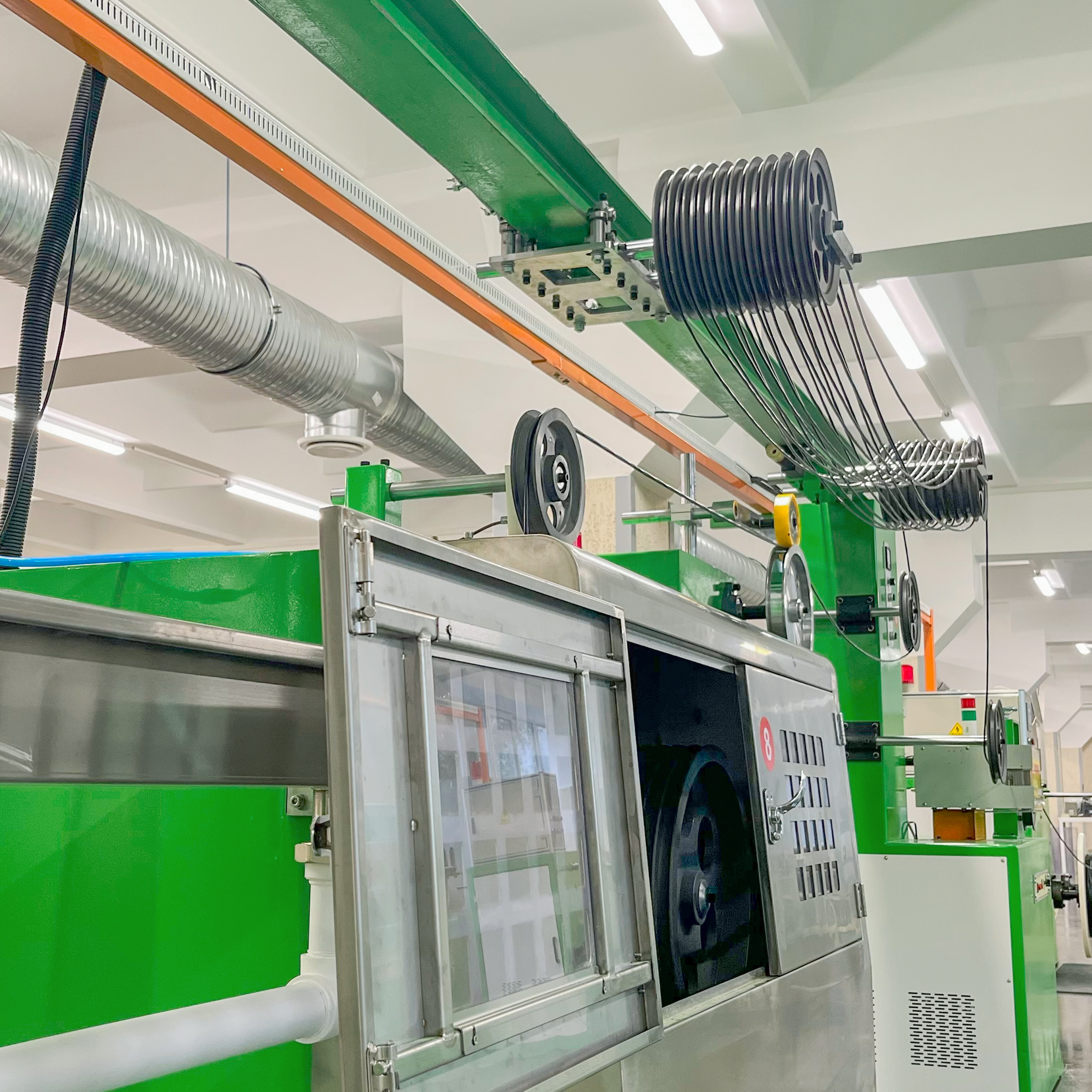

Изоляция обеспечивает стабильность волнового сопротивления (100 ±10 Ом для дифференциальных пар) и влияет на уровень диэлектрических потерь.
В производстве могут применяться:
Используемые материалы заявлены как соответствующие требованиям ограничения содержания опасных веществ (RoHS).

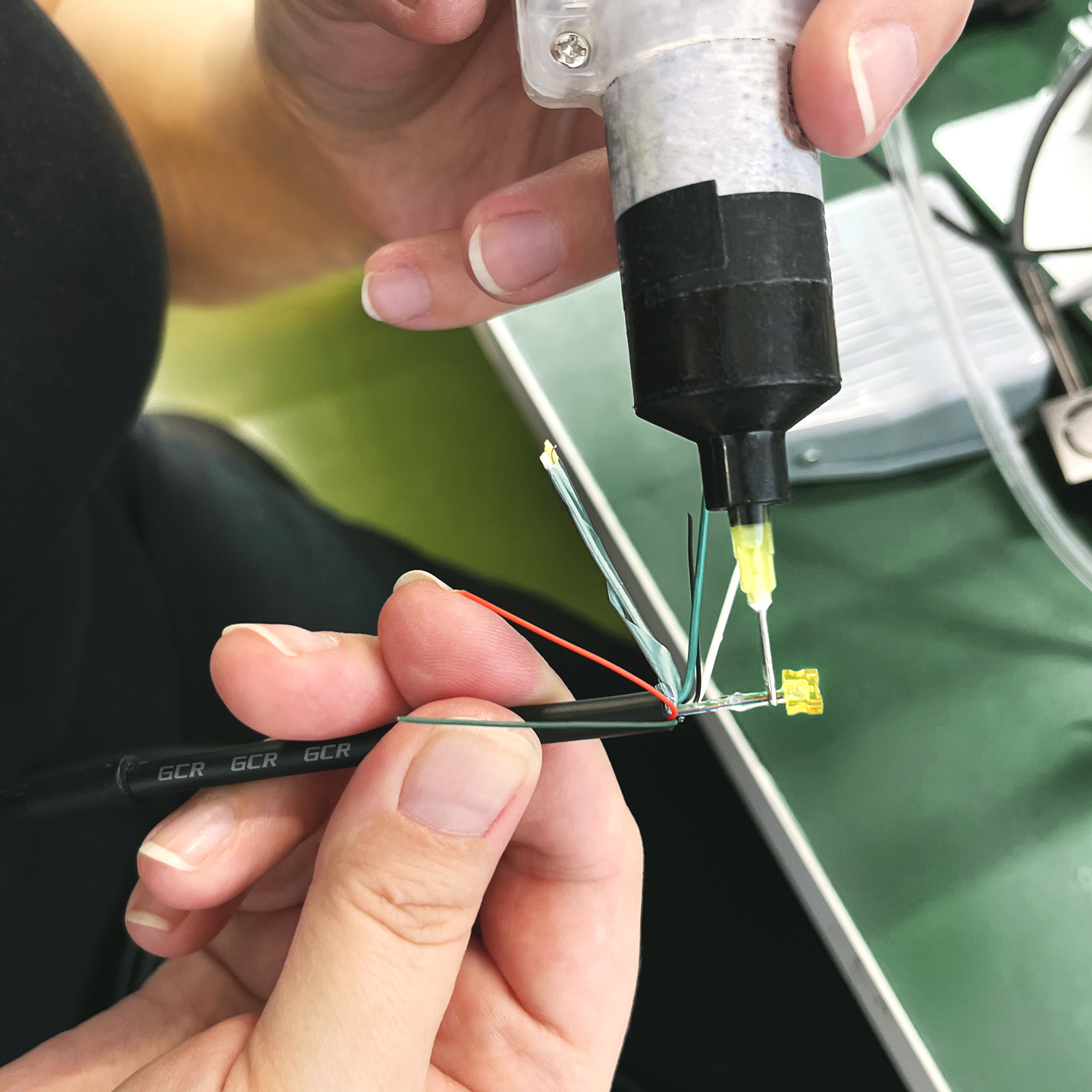

Для передачи сигнала на значительные расстояния применяются активные оптические кабели (AOC), включающие:
В ассортименте предприятия представлены отдельные серии оптических кабелей HDMI и DisplayPort.
Интерфейсы HDMI, DVI и DisplayPort используют дифференциальную передачу сигнала, поэтому конструкция пар должна обеспечивать симметрию геометрии, стабильный шаг скрутки и соблюдение волнового сопротивления. В кабелях HDMI используются экранированные дифференциальные пары, конструкция которых зависит от версии стандарта.
Экранирование может включать индивидуальную фольгу для каждой пары, общий экран из фольги и/или медной оплётки, а также дренажный проводник. Плотность оплётки в промышленном исполнении может превышать 80%. В отдельных сериях применяются ферритовые элементы для снижения влияния электромагнитных помех.
| Материал | Применение | Технические особенности |
|---|---|---|
| ПВХ (PVC) | Стандартные кабели | Технологичность, эксплуатация в бытовых условиях |
| RoHS PVC | Кабели с требованиями по ограничению опасных веществ | Соответствие нормативам по содержанию веществ |
| ТПУ (Elastollan®) | Кабели повышенной механической стойкости | Устойчивость к истиранию и воздействию масел |
| Термопластичный полиуретан | Промышленные гибкие кабели | Безгалогеновый состав, стойкость к гидролизу |
| Нейлоновая оплётка | Дополнительная защита | Повышенная стойкость к истиранию |
В ассортименте присутствуют модели, предназначенные для эксплуатации при пониженных температурах.
Разъёмы должны обеспечивать точную геометрию контактов, стабильное переходное сопротивление и механическую защиту места соединения. Контакты могут иметь защитное покрытие (в том числе золочение) для повышения устойчивости к окислению. В промышленном применении учитывается допустимое количество циклов подключения и механическая нагрузка.
| Версия HDMI | Пропускная способность | Максимальное разрешение | Конструктивные особенности |
|---|---|---|---|
| HDMI 1.4 | 10,2 Гбит/с | 4K@30 Гц | TMDS-пары |
| HDMI 2.0 | 18 Гбит/с | 4K@60 Гц | Поддержка HDR |
| HDMI 2.1 | 48 Гбит/с | 8K@60 Гц | FRL-кодирование, eARC |
Категории кабелей HDMI определяются требованиями к тестированию и заявленной пропускной способности. В ассортименте ПЗКМК представлены кабели HDMI различных версий и сопутствующие устройства коммутации.
DVI применяется в промышленном и профессиональном оборудовании.
| Тип DVI | Конфигурация контактов | Поддерживаемое разрешение |
|---|---|---|
| DVI-D Single Link | 18+1 | до 1920×1200@60 Гц |
| DVI-D Dual Link | 24+1 | до 2560×1600@60 Гц |
| DVI-I | Цифровой + аналоговый | Зависит от режима |
DisplayPort 2.1 предусматривает использование режимов UHBR и обновлённые требования к кабелям. В линейке предприятия представлены кабели DisplayPort различных версий, включая отдельные оптические решения.
| Режим | Скорость линии | Общая пропускная способность (4 линии) | Эффективная скорость передачи данных |
|---|---|---|---|
| UHBR10 | 10,0 Гбит/с | 40,0 Гбит/с | 38,69 Гбит/с |
| UHBR13.5 | 13,5 Гбит/с | 54,0 Гбит/с | 52,22 Гбит/с |
| UHBR20 | 20,0 Гбит/с | 80,0 Гбит/с | 77,37 Гбит/с |
Производство кабелей включает полный цикл технологических операций: от подготовки проводников, их изоляции и скрутки до экранирования, формирования внешней оболочки и последующей установки разъёмов, после чего готовая продукция проходит обязательные электрические испытания. Контроль всех параметров осуществляется в строгом соответствии с техническими требованиями конкретных моделей. Производственные мощности компании расположены в г. Пскове, где также находится собственная площадка по изготовлению части упаковки.
| Сценарий применения | Рекомендуемый тип кабеля | Ключевые параметры выбора |
|---|---|---|
| Домашний кинотеатр 4K | HDMI 2.0 | Поддержка HDR, двойное экранирование |
| Игровые системы 4K@120 | HDMI 2.1 или DisplayPort | Поддержка актуальной версии стандарта |
| Промышленное оборудование | DVI промышленного исполнения | Усиленная оболочка, механическая стойкость |
| Длинные линии (>10 м) | Активный оптический кабель (AOC) | Гибридная конструкция, стабильность сигнала |
Производство кабелей для интерфейсов HDMI, DVI и DisplayPort требует соблюдения требований к материалам, геометрии конструкции и электрическим параметрам. Предприятия, осуществляющие выпуск такой продукции на территории Российской Федерации, адаптируют производство к актуальным версиям международных стандартов. Выбор кабеля должен осуществляться с учётом требуемой пропускной способности, длины линии и условий эксплуатации.
