Универсальная последовательная шина (USB) является стандартом де-факто для подключения периферии и зарядки устройств. Однако за привычным разъёмом скрывается сложный продукт, чьи характеристики — от скорости передачи 480 Мбит/с до 40 Гбит/с и мощности до 240 Вт — напрямую зависят от применяемых материалов и точности сборки. В статье рассматриваются технологические и нормативные аспекты производства USB-кабелей, включая конструкцию проводников, изоляцию, экранирование и требования к разъёмам. Основой является опыт Псковского завода компьютерного и мобильного кабеля (ООО «ПЗКМК», торговая марка GCR), осуществляющего полный цикл производства на собственных мощностях в г. Пскове.
Кабели USB содержат функционально различные линии — сигнальные для передачи данных и силовые для электропитания. В промышленном производстве ПЗКМК для всех токоведущих жил применяется бескислородная медь (OFC), обеспечивающая низкое сопротивление и стабильность характеристик. Выбор сечения проводников строго регламентирован задачами кабеля: для высокочастотных сигнальных линий используется калибр 28 AWG, в то время как силовые линии, особенно в кабелях с поддержкой протоколов питания (USB Power Delivery), требуют сечения не менее 24 AWG, а для режимов Extended Power Range (EPR) — до 20 AWG. Примером инженерного решения для компенсации падения напряжения на большой длине служат активные удлинители, где применяется комбинированное сечение проводников.
Изоляционные материалы выполняют ключевую функцию в обеспечении стабильного волнового сопротивления (90 Ом ±15% для дифференциальных пар) и температурной стойкости кабеля. Выбор материала зависит от назначения жилы и версии стандарта:
| Материал изоляции | Область применения | Техническая особенность |
|---|---|---|
| Вспененный полиэтилен | Высокоскоростные линии USB 3.2 / USB4 | Минимальные диэлектрические потери на сверхвысоких частотах |
| Полипропилен | Сигнальные линии USB 2.0 | Высокая стабильность геометрии при скрутке |
| ПВХ (RoHS-совместимый) | Силовые жилы питания | Теплостойкость до 80°C, соответствие экологическим нормам |
Для обеспечения электромагнитной совместимости (ЭМС) и подавления перекрестных помех (NEXT/FEXT) в кабелях USB применяется многоуровневая система экранов. Конструкция, используемая ПЗКМК, включает индивидуальную оболочку из алюминиевой фольги для каждой высокоскоростной пары SuperSpeed, что критически важно для сохранения целостности сигнала. Поверх накладывается общий экран из плотной оплетки луженой медной проволокой (плотность заполнения >86%), который обеспечивает низкое сопротивление на высоких частотах. Для подавления синфазных помех в диапазоне 10–300 МГц на кабели могут устанавливаться ферритовые кольца.

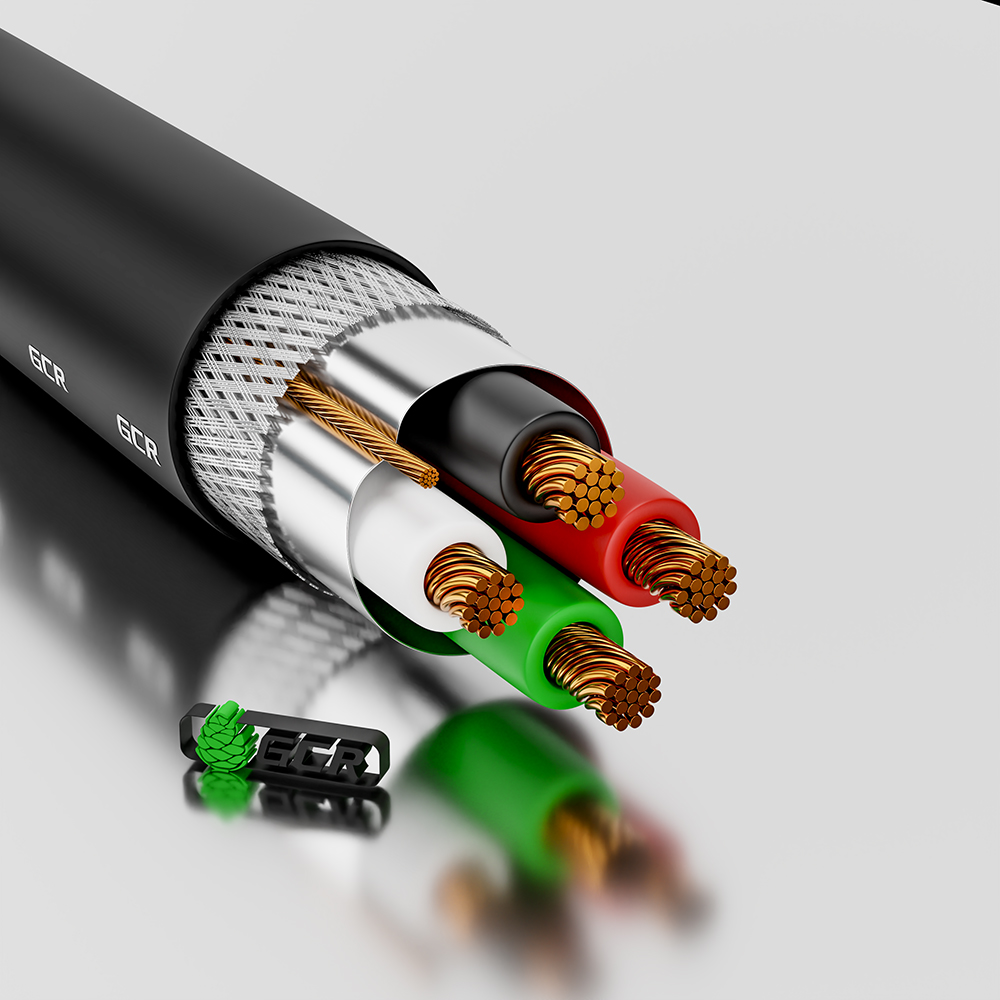

Скорость передачи до 480 Мбит/с. Кабель содержит 4 проводника: дифференциальную пару D+/D- для данных, а также линии питания и земли. Критическим параметром является соблюдение волнового сопротивления 90 Ом ±15% по всей длине, которая в пассивном режиме ограничена 5 метрами.

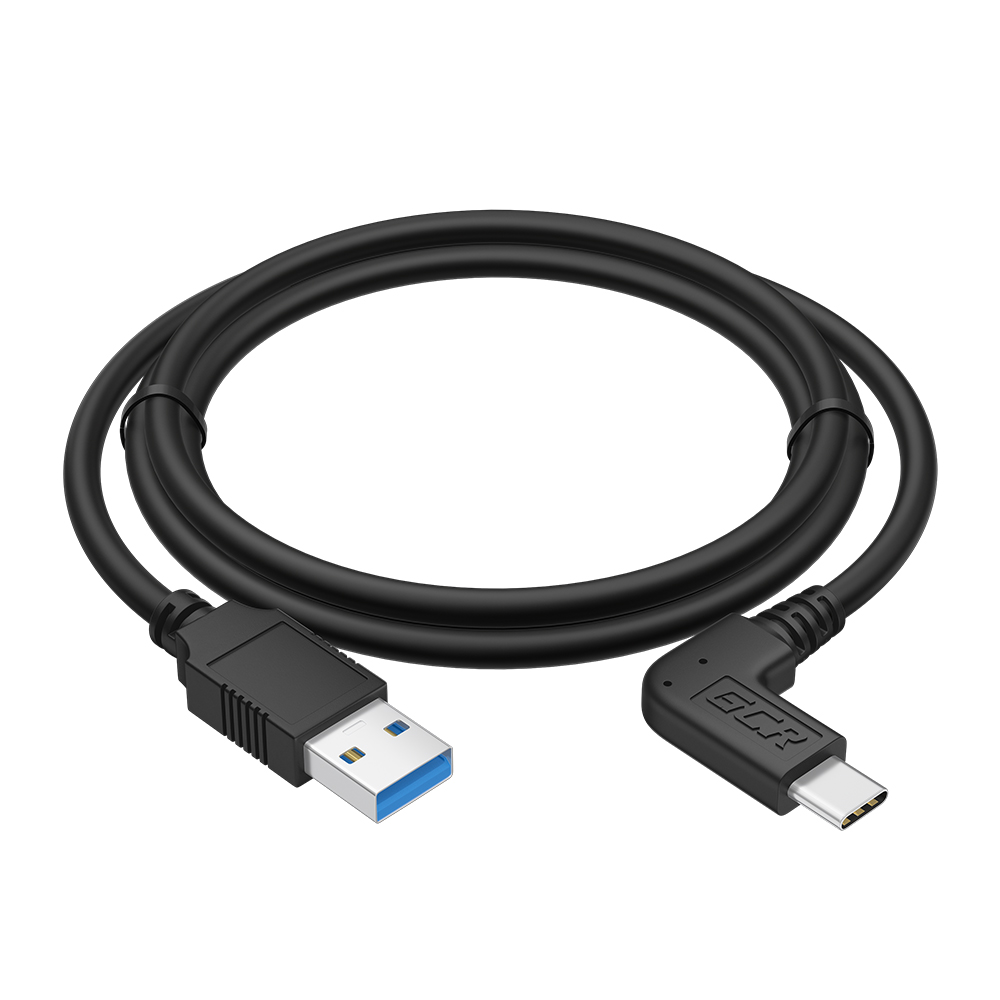

Скорость передачи достигает 5–10 Гбит/с. Кабель содержит 9 проводников: добавлены экранированные пары TX/RX и дополнительные линии земли. Для подавления перекрестных помех до -30 дБ применяются индивидуальные экраны и оптимизированный шаг скрутки.

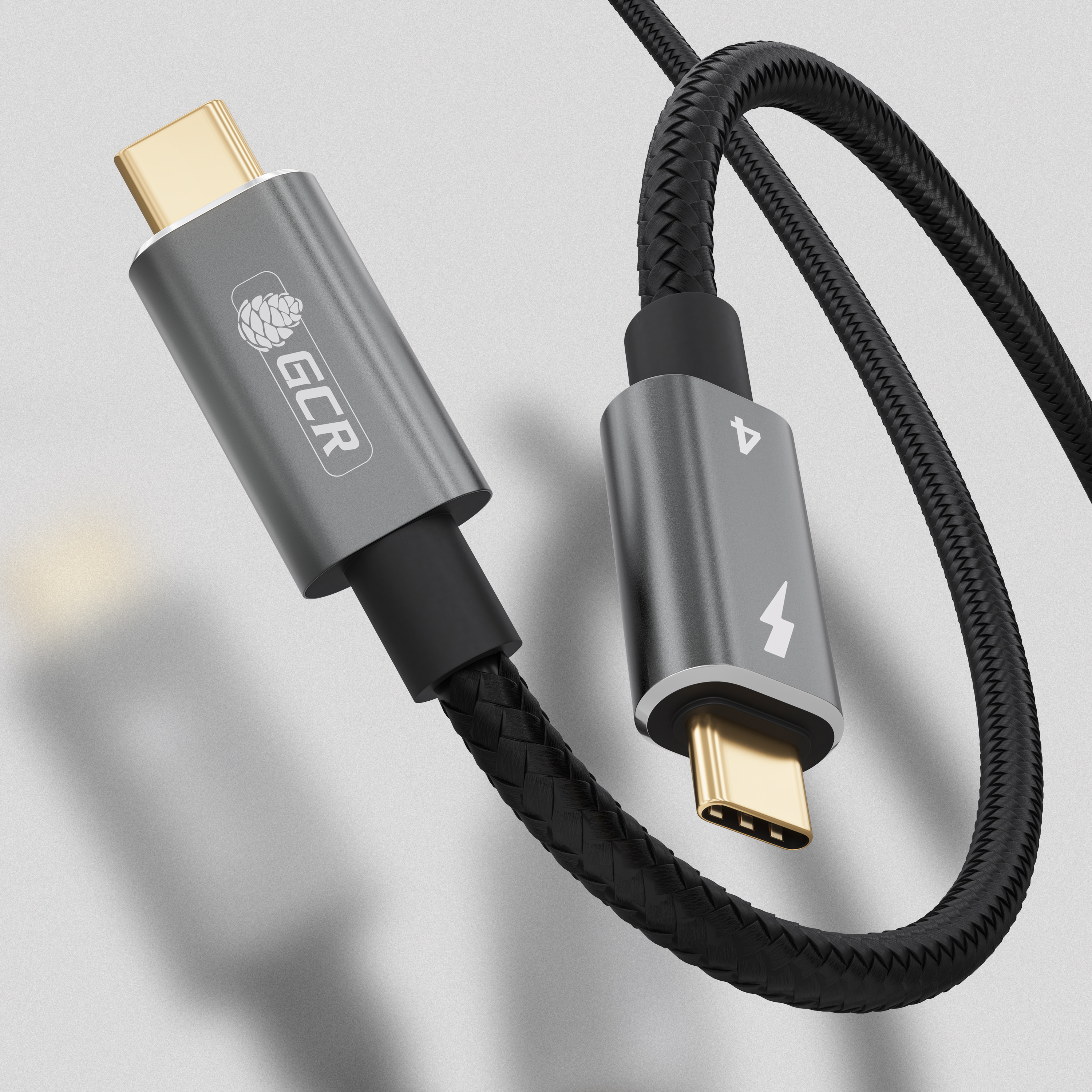

Скорость до 40 Гбит/с с поддержкой PCI Express и DisplayPort. Разъём USB Type-C рассчитан на 10 000 циклов и ток до 5 А. Встроенный чип e-marker информирует устройство о поддерживаемой скорости и максимальном токе кабеля.

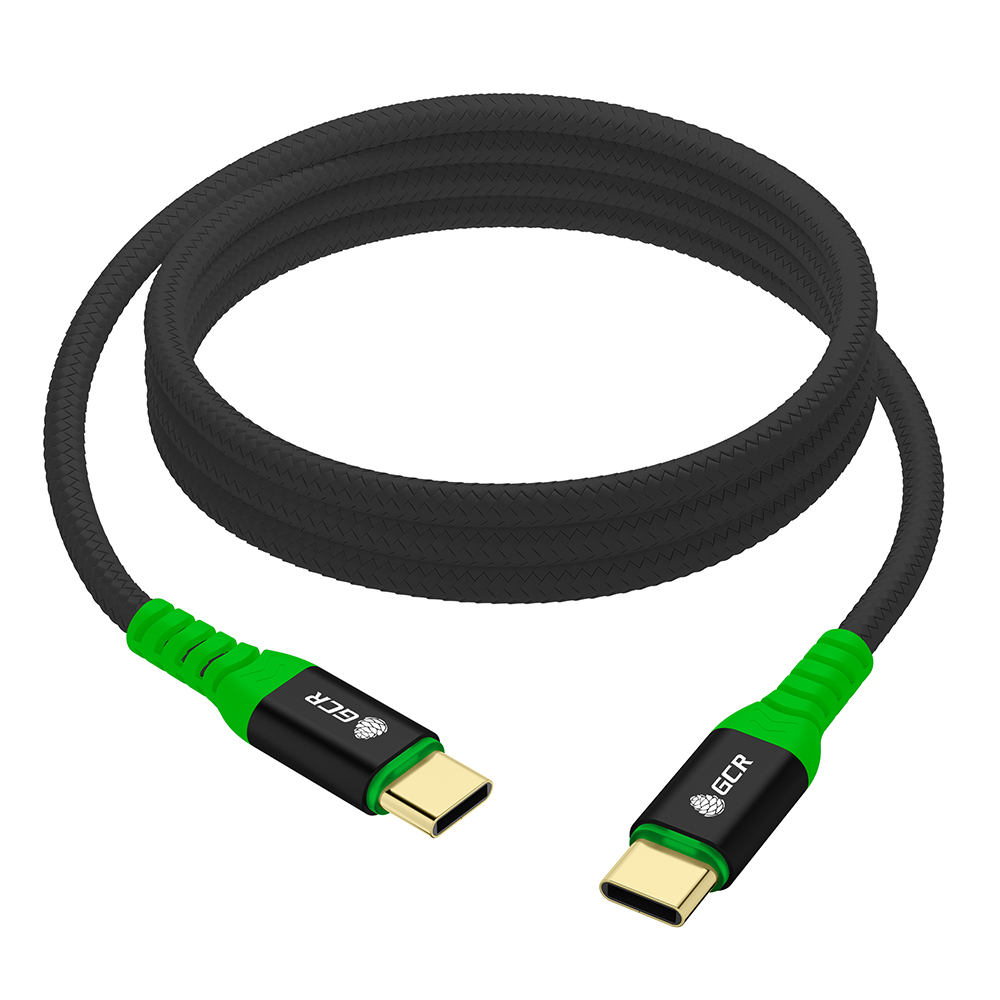

Спецификация USB PD 3.1 обеспечивает передачу до 240 Вт (48 В / 5 А). Силовые проводники имеют сечение не менее 20 AWG. Протокольный канал CC отвечает за согласование режимов питания между устройствами.
Производство USB-кабелей на площадке в Пскове представляет собой многоступенчатый технологический процесс.

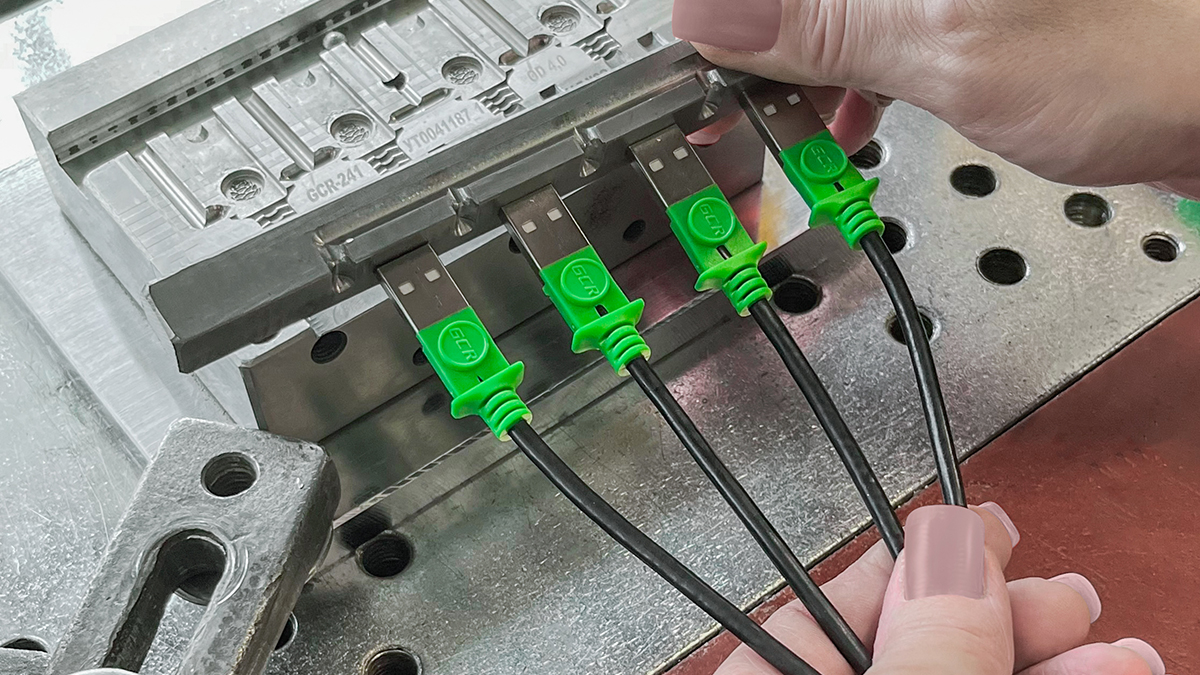

Он начинается с входного контроля всех материалов: медной катанки, пластичного гранулята для изоляции и оболочек, а также печатных плат (PCBA) для активных компонентов. Далее на экструзионных линиях производится наложение изоляции на жилы с точным соблюдением диаметра и концентричности. Следующий этап — формирование дифференциальных пар с нормированным шагом скрутки и наложение экранов. Установка разъёмов (методом пайки или опрессовки) и защита места соединения методом литья под давлением (overmolding) требуют высокой квалификации персонала.
Каждое изделие проходит серию испытаний: электрические тесты на целостность цепей, высокочастотные проверки на соответствие стандартам USB-IF и механические тесты на устойчивость к изгибу. Завершает цикл упаковка готовой продукции, для которой завод изготавливает собственные блистеры с фирменной маркировкой. Производственные мощности предприятия, занимающего площадь более 3000 м² и объединяющего 70 сотрудников, позволяют выпускать свыше 5000 изделий ежедневно.
Производство USB-кабелей на территории Российской Федерации регулируется национальными стандартами, гармонизированными с международными требованиями USB Implementers Forum (USB-IF). Основополагающим документом является ГОСТ Р МЭК 62680-4-2015, который устанавливает единые требования к проектированию разъёмов и кабельных сборок, их механическим, электрическим и климатическим характеристикам, а также методам испытаний. Соблюдение требований данного ГОСТа при проектировании и производстве гарантирует, что кабель будет безопасен в эксплуатации, а его характеристики — скорость передачи данных и способность передавать мощность — будут соответствовать заявленным.
Выбор конкретной модели кабеля должен определяться не его ценой или внешним видом, а техническими требованиями подключаемого оборудования и условиями эксплуатации. Представленная таблица систематизирует ключевые параметры выбора для различных типовых задач.
| Задача / Сценарий использования | Ключевой параметр выбора | Рекомендуемое решение GCR |
|---|---|---|
| Зарядка смартфона или планшета | Максимальный ток заряда, безопасность | Кабели с поддержкой быстрой зарядки, сечение силовых жил ≥24 AWG |
| Подключение внешнего SSD (USB 3.2) | Скорость передачи, защита от помех | Кабели SuperSpeed с двойным экранированием |
| Офисная периферия (принтер, сканер) | Надёжность фиксации, помехозащищённость | USB 2.0 AM-BM с ферритовыми фильтрами |
| Удалённое размещение устройств (>5 м) | Компенсация затухания сигнала | Активные удлинители со встроенным чипсетом |
| Ноутбук с USB-C (PD + данные) | Поддержка EPR, наличие e-marker, скорость | USB4 / Thunderbolt кабели со встроенным чипом e-marker |
| Эксплуатация вне помещений | Стойкость оболочки к холоду и УФ | Морозостойкие серии кабелей в специальной оболочке |
Производство современных USB-кабелей, от версии 2.0 до USB4 и PD, представляет собой высокотехнологичный процесс, требующий неукоснительного соблюдения стандартов, тщательного контроля качества исходных материалов и точной настройки производственных параметров на всех этапах. ООО «ПЗКМК» (торговая марка GCR) реализует полный цикл производства такой продукции на собственных мощностях в Российской Федерации в соответствии с требованиями ГОСТ Р МЭК 62680-4-2015. Это позволяет гарантировать, что готовая продукция полностью соответствует актуальным международным стандартам USB-IF, включая спецификации USB4 и USB Power Delivery, и способна обеспечить стабильную и безопасную работу оборудования в любых условиях эксплуатации.
