Волоконно-оптические патч-корды — ключевой элемент современных сетей передачи данных. От их качества зависят стабильность соединения, скорость передачи и общая надёжность инфраструктуры: от локальных офисных сетей до центров обработки данных и магистральных телекоммуникационных линий.
Псковский завод компьютерного и мобильного кабеля (ООО «ПЗКМК») осуществляет производство оптических патч-кордов полного цикла под торговой маркой GCR. Собственное производство оптического кабеля и большой парк автоматизированного оборудования позволяют контролировать качество на всех этапах — от заготовки волокна до финального тестирования и упаковки готового изделия.
В отличие от большинства производителей патч-кордов, использующих готовый кабель сторонних поставщиков, GCR располагает собственным производством оптического кабеля. Это даёт нам неоспоримые преимущества:
Производственные линии оснащены современным автоматизированным оборудованием, позволяющим исключить человеческий фактор на критических операциях и обеспечивать повторяемость результата.
Формирование внешней оболочки с точным контролем диаметра и толщины. Современное оборудование обеспечивает стабильность геометрических параметров по всей длине кабеля.
Нанесение защитного буферного слоя на оптическое волокно. Обеспечивает надёжную защиту от механических повреждений и воздействия внешней среды.
Автоматизированные станки для прецизионной резки кабеля в размер и зачистки внешней оболочки и буферных слоёв. Высокая точность подготовки волокна к монтажу коннектора.
Станки с компьютерным управлением для многоэтапной полировки керамических наконечников. Обеспечивают качество поверхности, соответствующее требованиям UPC и APC.
Контроль геометрии торцевой поверхности каждого коннектора: смещение вершины, угол наклона, глубина залегания волокна и радиус кривизны. Точность измерений до нанометров.
Измерение вносимых и обратных потерь готовых патч-кордов. Автоматическая фиксация результатов и отбраковка изделий, не соответствующих заданным допускам.
Оптический патч-корд состоит из следующих элементов:
Производство оптических патч-кордов включает несколько последовательных этапов, каждый из которых выполняется с использованием специализированного оборудования и строгим контролем параметров.

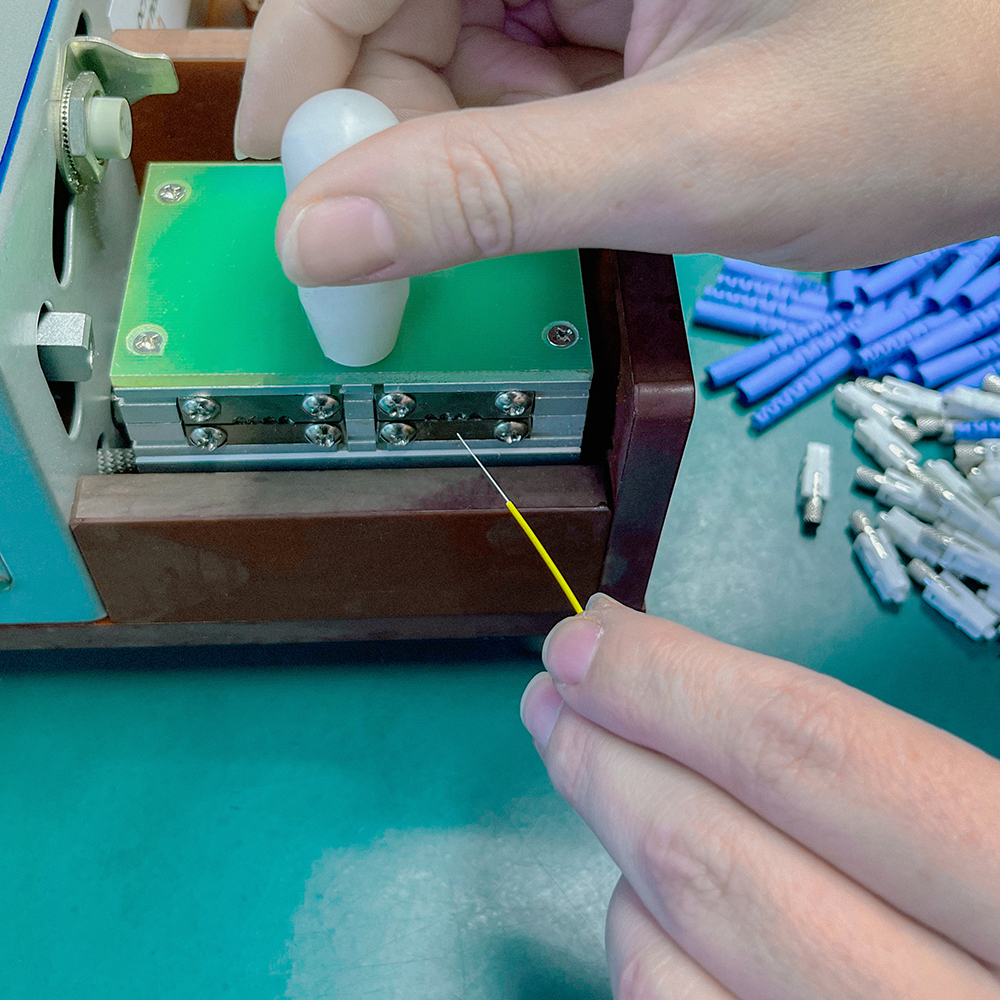

Оптическое волокно проходит входной контроль: проверка геометрических параметров, затухания и целостности покрытия. Выполняется резка кабеля в размер с последующей зачисткой внешней оболочки и буферных слоёв.

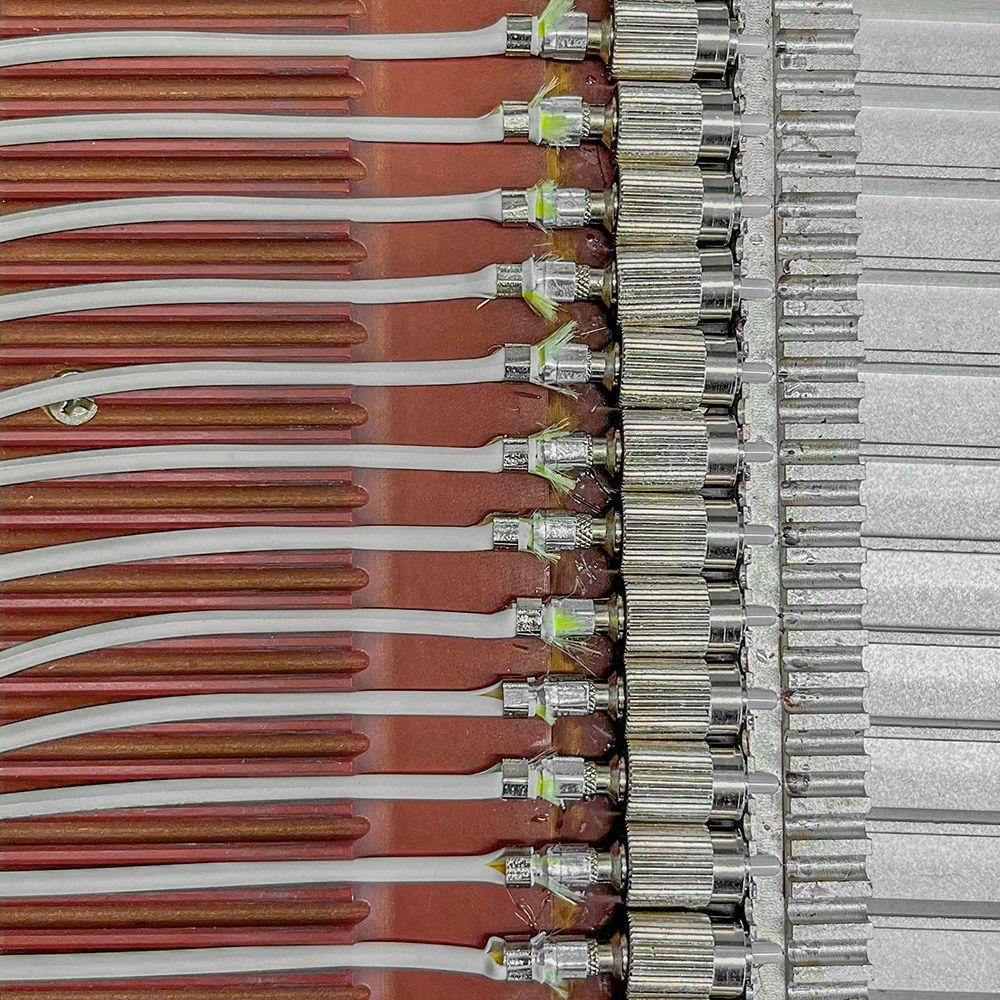

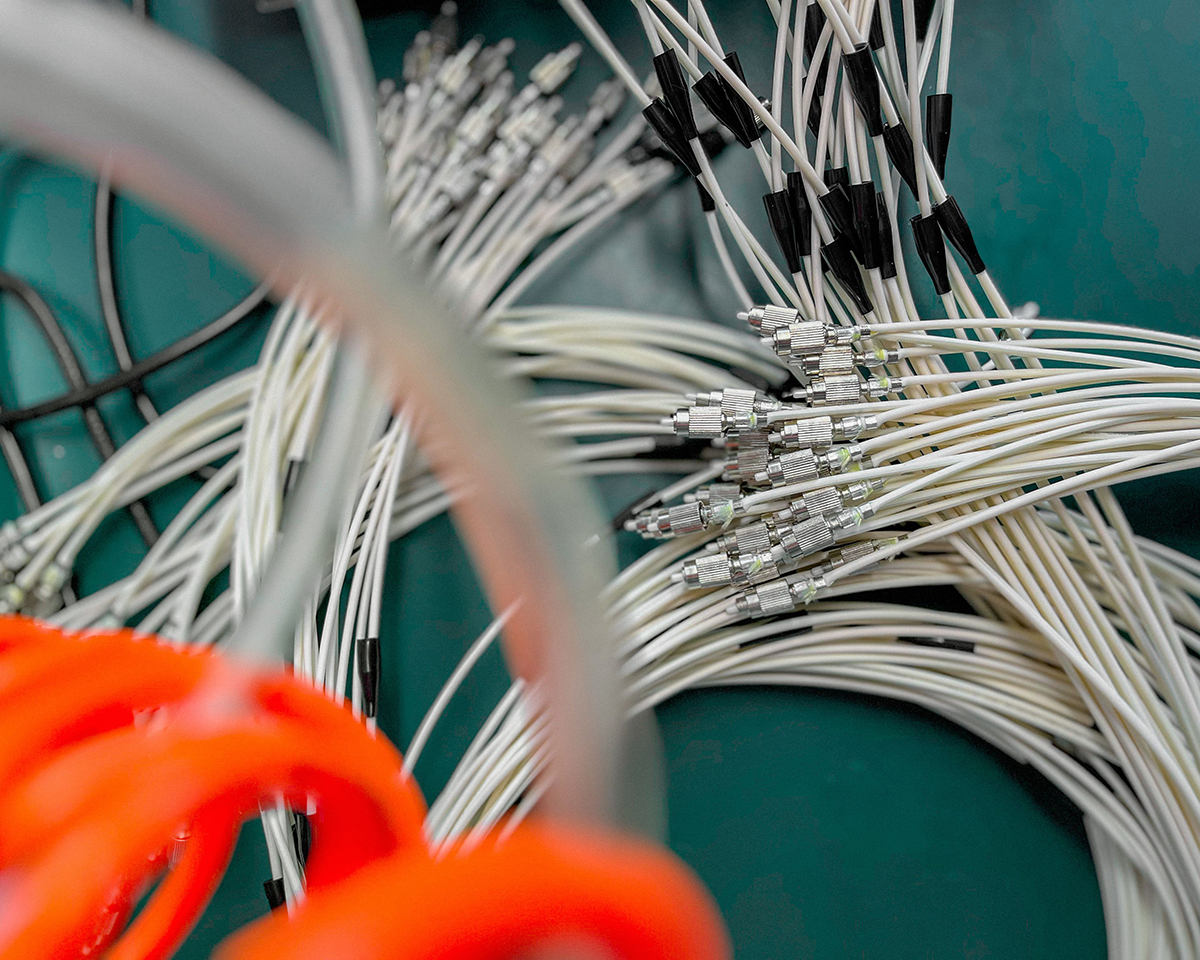

Волокно фиксируется в керамическом наконечнике с использованием эпоксидного клея или технологии механического сращивания. Кевларовые нити армируются для обеспечения продольной прочности. Выполняется опрессовка металлической втулки.

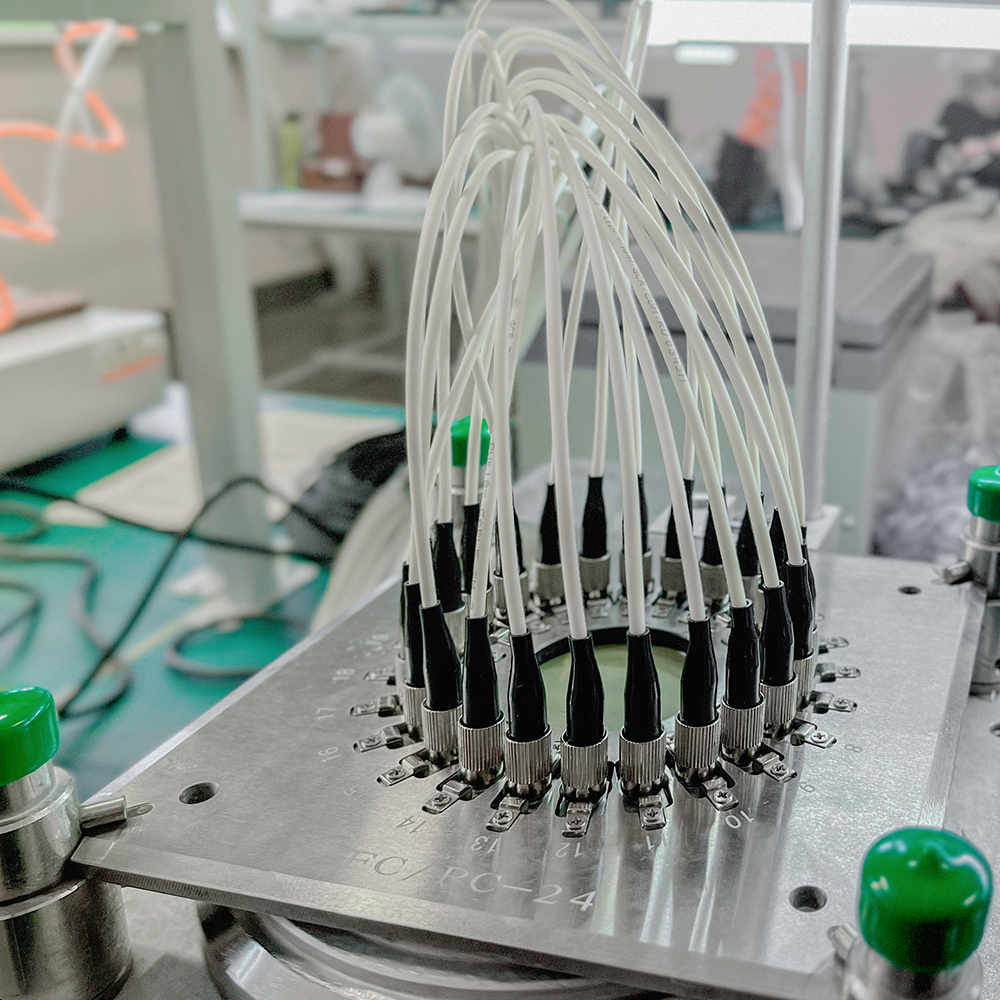

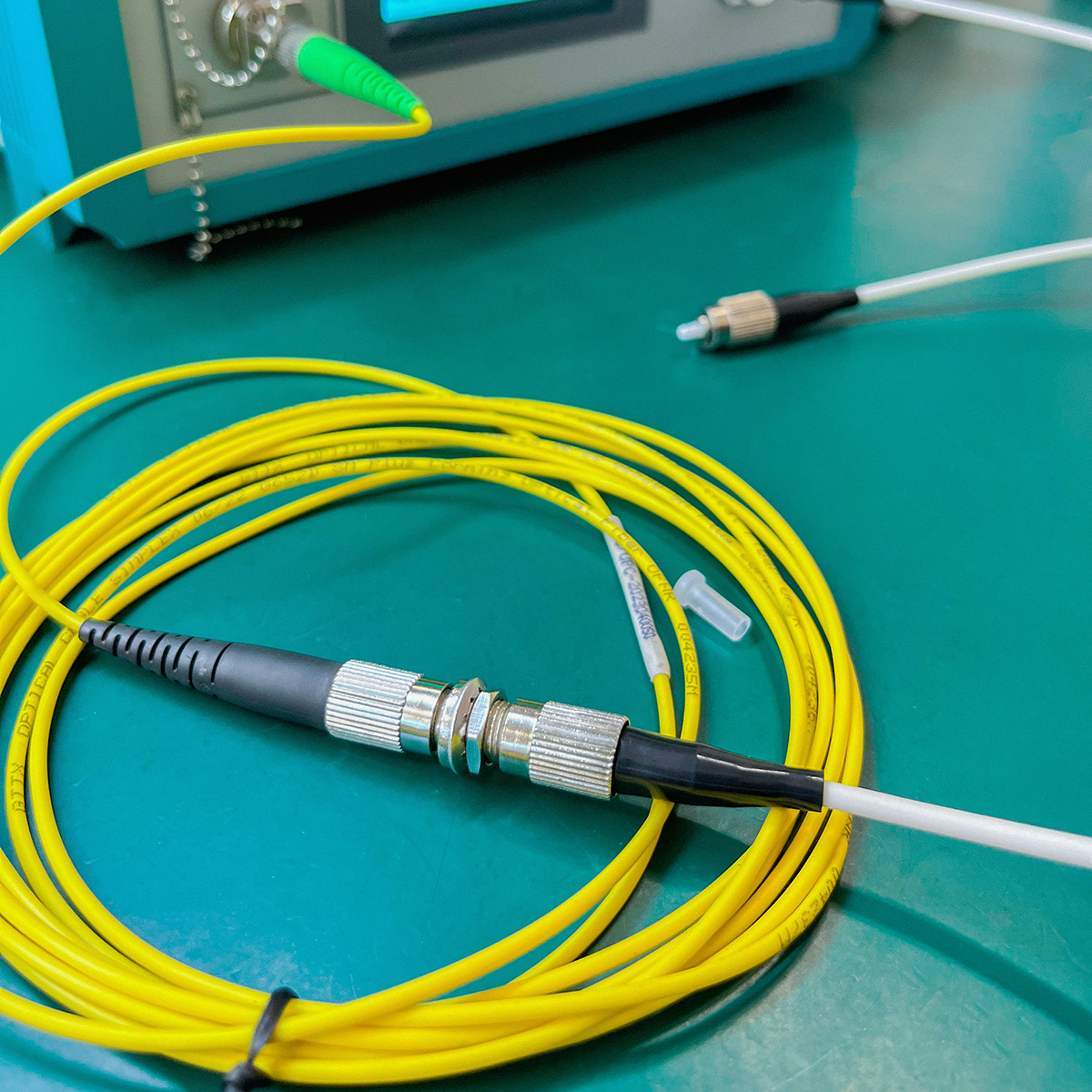

Полировка наконечника выполняется в несколько этапов с использованием абразивных плёнок различной зернистости. Для UPC-полировки применяется четырёхэтапная схема, для APC — с дополнительным угловым доведением до 8°.

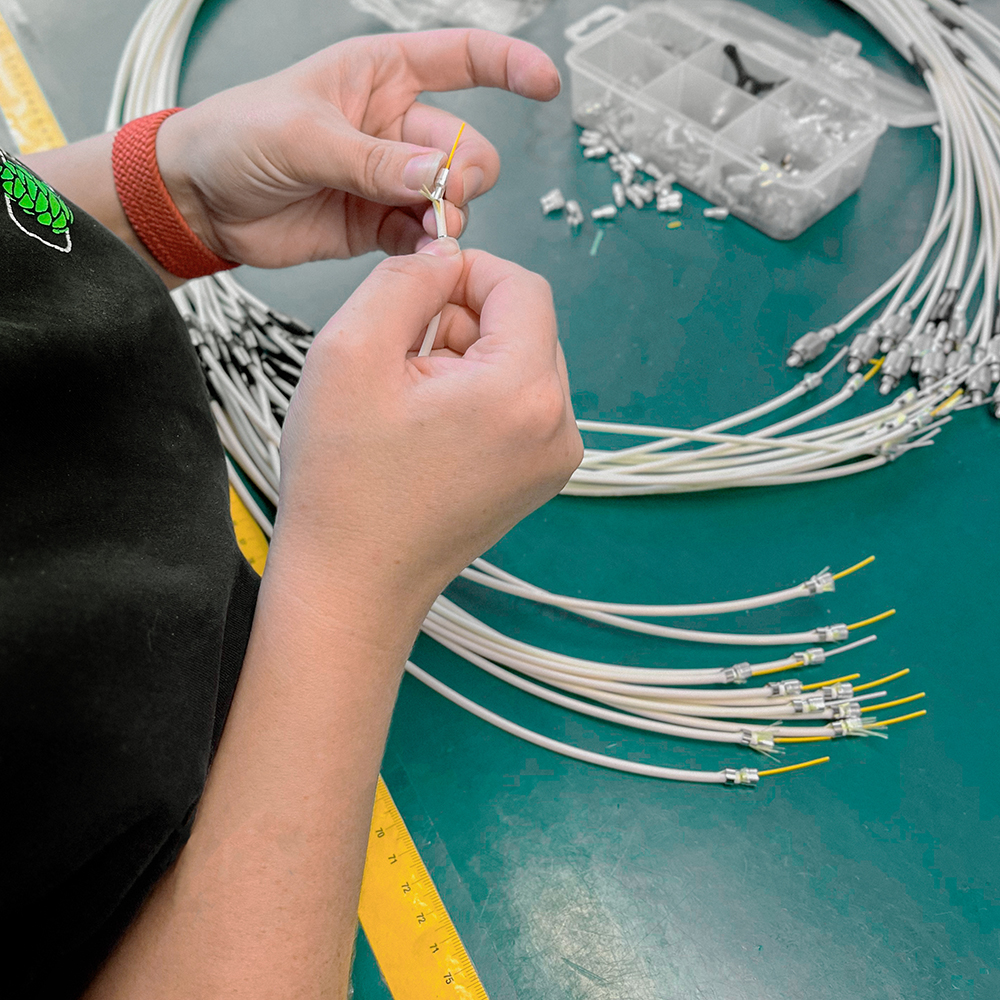

Устанавливаются пружинный механизм, корпус и защёлка коннектора. Готовый патч-корд проходит финальную очистку торца от загрязнений с использованием специализированных чистящих средств и безворсовых салфеток.

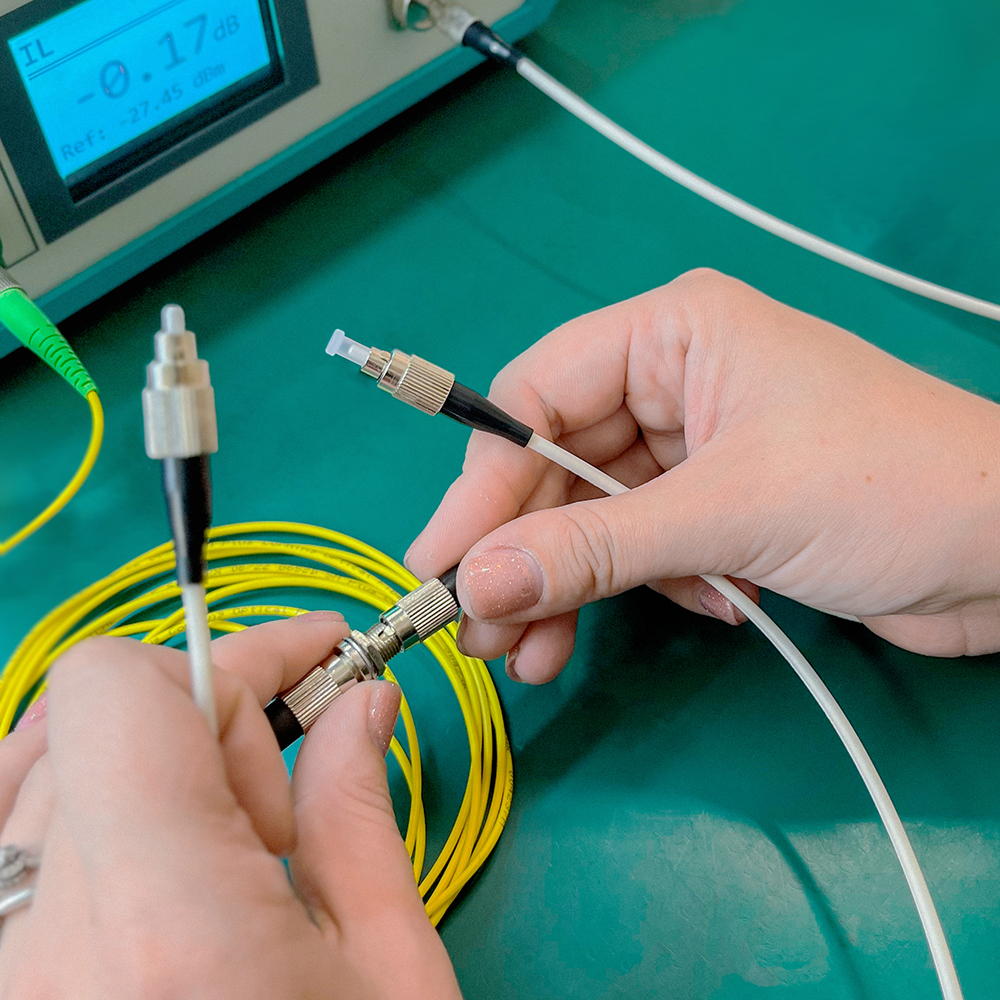

Каждое готовое изделие проходит полный цикл испытаний: измерение вносимых и обратных потерь, контроль геометрии 3D-интерферометром, визуальный осмотр торцевой поверхности под микроскопом.

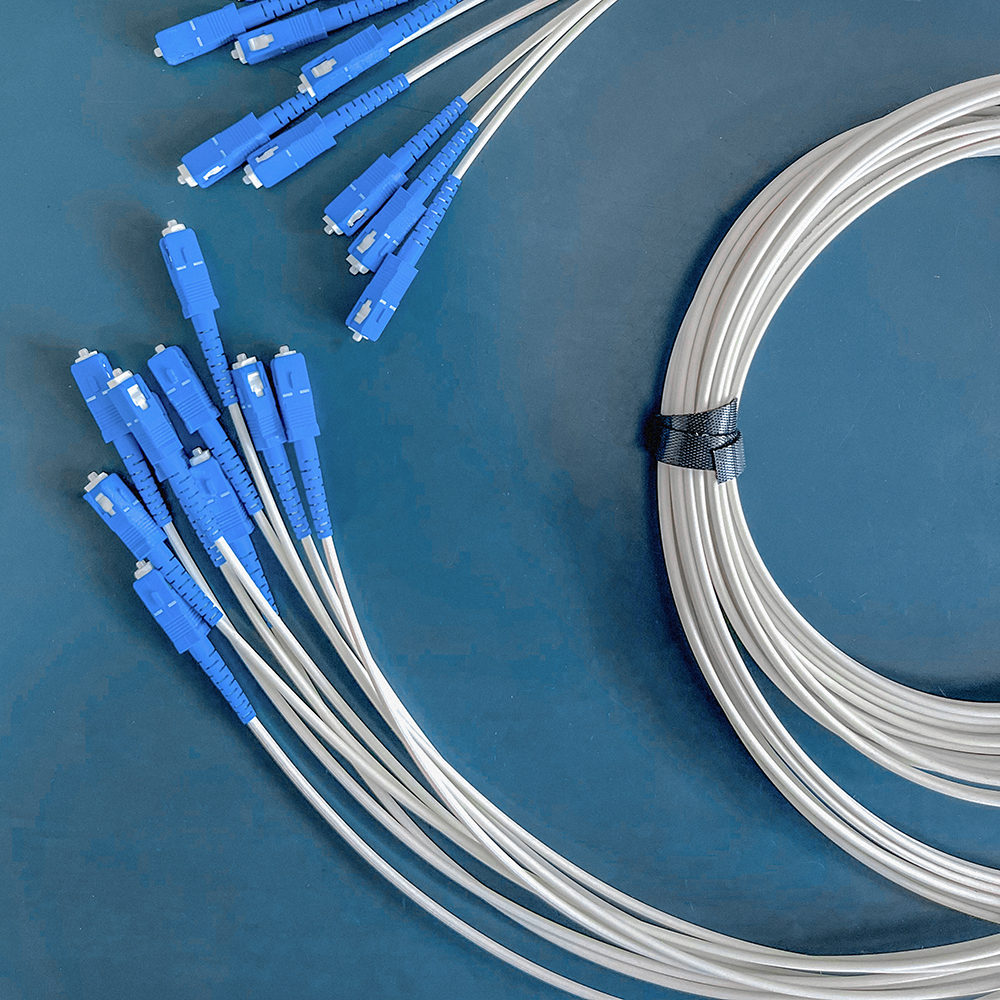

Сертифицированные изделия упаковываются в индивидуальные пакеты с защитными колпачками для коннекторов. На каждый патч-корд наносится маркировка с указанием типа, длины и результатов тестирования.
Каждое изделие проходит многоступенчатую систему контроля, обеспечивающую соответствие всем заявленным характеристикам. Процесс тестирования начинается с входного контроля оптического волокна и продолжается на каждом этапе производства, завершаясь комплексной проверкой готового патч-корда.
Основным показателем качества является уровень вносимых потерь (Insertion Loss, IL), который измеряется с помощью измерителя оптической мощности. Для одномодовых патч-кордов допустимое значение не превышает 0,2 дБ — это гарантирует минимальное затухание сигнала в линии. Одновременно с этим контролируются обратные потери (Return Loss, RL) — параметр, критически важный для стабильности работы оптических систем. Для полировки UPC допустимое значение составляет не менее 50 дБ, а для полировки APC — не менее 60 дБ, что достигается благодаря угловой полировке торцевой поверхности.
Особое внимание уделяется контролю геометрии торцевой поверхности каждого коннектора. С помощью 3D-интерферометров проверяются ключевые параметры: смещение вершины (Apex Offset), которое не должно превышать 50 мкм, угол наклона для полировки APC — в пределах ±0,2°, а также глубина залегания волокна в диапазоне от -50 до +50 нм. Дополнительно проводится визуальный контроль радиуса изгиба для выявления микротрещин, которые могли возникнуть в процессе производства.
| Параметр | Метод контроля | Допустимые значения |
|---|---|---|
| Вносимые потери (IL) | Измеритель оптической мощности | ≤ 0,2 дБ |
| Обратные потери (RL) | Измеритель обратных потерь | ≥ 50 дБ (UPC) / ≥ 60 дБ (APC) |
| Смещение вершины (Apex Offset) | 3D-интерферометр | ≤ 50 мкм |
| Угол наклона (Angle) | 3D-интерферометр | ± 0,2° (APC) |
| Глубина залегания волокна | 3D-интерферометр | от -50 до +50 нм |
| Радиус изгиба / Микротрещины | Визуальный контроль (микроскоп) | Отсутствие дефектов |
Выходной контроль геометрии торцевой поверхности выполняется для каждого коннектора индивидуально. Только изделия с допустимыми отклонениями по всем измеряемым параметрам поступают в финальную упаковку. Такой подход гарантирует стабильность оптических характеристик и совместимость патч-кордов с любым сетевым оборудованием. Все результаты измерений фиксируются в системе учёта качества, что позволяет отслеживать историю каждого изделия и обеспечивать полную прослеживаемость на всех этапах производства.
Помимо оптических и геометрических параметров, каждый патч-корд проходит механический контроль: проверяется усилие опрессовки металлической втулки, надёжность фиксации коннектора в адаптере и целостность внешней оболочки. Многоступенчатая система качества ПЗКМК соответствует требованиям международных стандартов и подтверждает высокую надёжность продукции под торговой маркой GCR.
| Параметр | Значение / Исполнение |
|---|---|
| Тип волокна | SM 9/125, MM 50/125, MM 62.5/125 |
| Тип коннекторов | SC, LC, FC, ST (и их комбинации) |
| Полировка | UPC, APC |
| Исполнение | симплексное, дуплексное |
| Материал оболочки | LSZH (малодымный безгалогенный) |
| Цвет оболочки | любой, включая белый и чёрный (по заказу) |
| Длина | под заказ (от 0,5 м до 100 м и более) |
| Рабочий диапазон температур | –40 °C … +85 °C |
