ПЗКМК (Псковский завод компьютерного и мобильного кабеля) производит кабельные сборки под ТМ GCR. Производство полного цикла — от волочения медной проволоки до финального тестирования. Собственное производство кабелей всех типов — витой пары (data-кабелей), USB-кабелей, видео-кабелей (HDMI, DisplayPort, DVI, VGA), контрольных кабелей, силовых кабелей ПВС и ШВВП, кабелей в оболочках из ТПЕ, силикона и полиэтилена — обеспечивает контроль электрических и геометрических параметров на всех этапах.

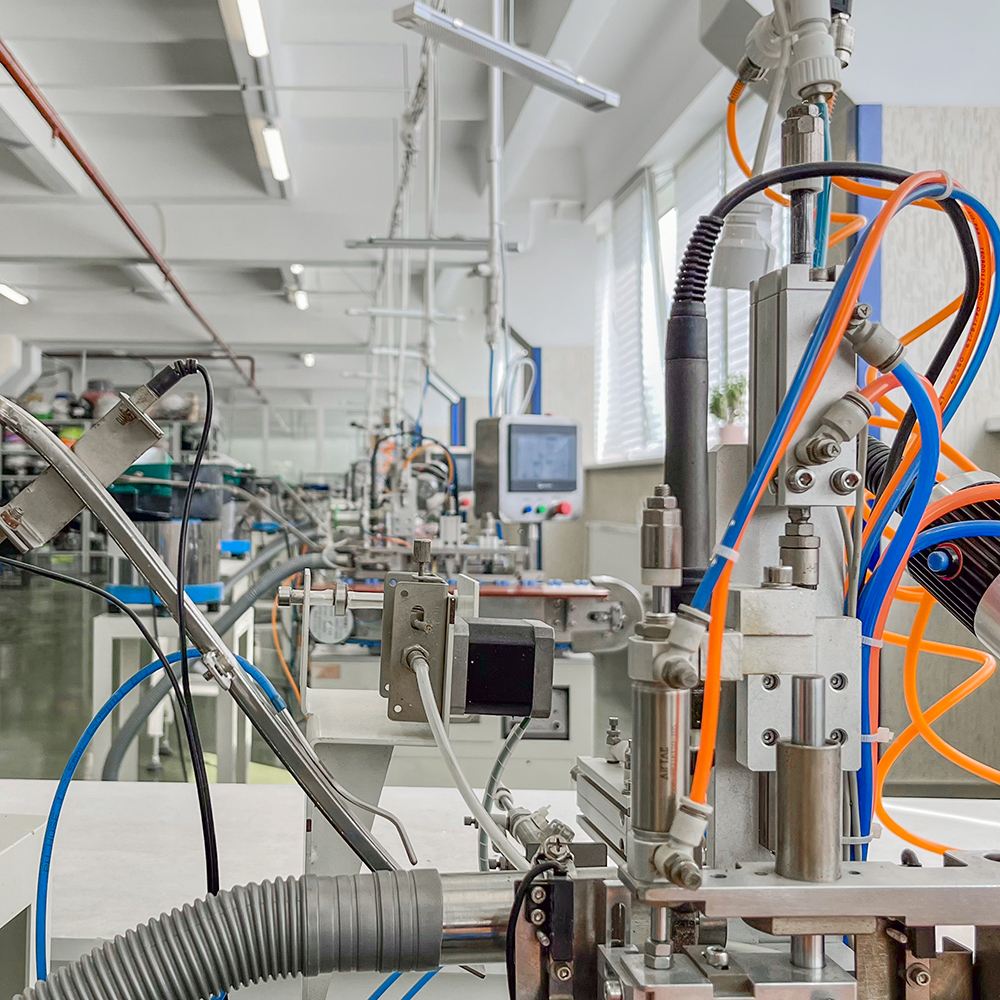

Производственная площадь — свыше 4500 м². Десятки автоматических линий резки, зачистки, обжима и тестирования. Ежедневный выпуск — тысячи единиц кабельной продукции под ТМ GCR.
Выпускаемые изделия охватывают четыре сегмента:
Качество кабельной сборки определяется качеством кабеля. ПЗКМК производит все типы кабелей, используемых в сборках под ТМ GCR.

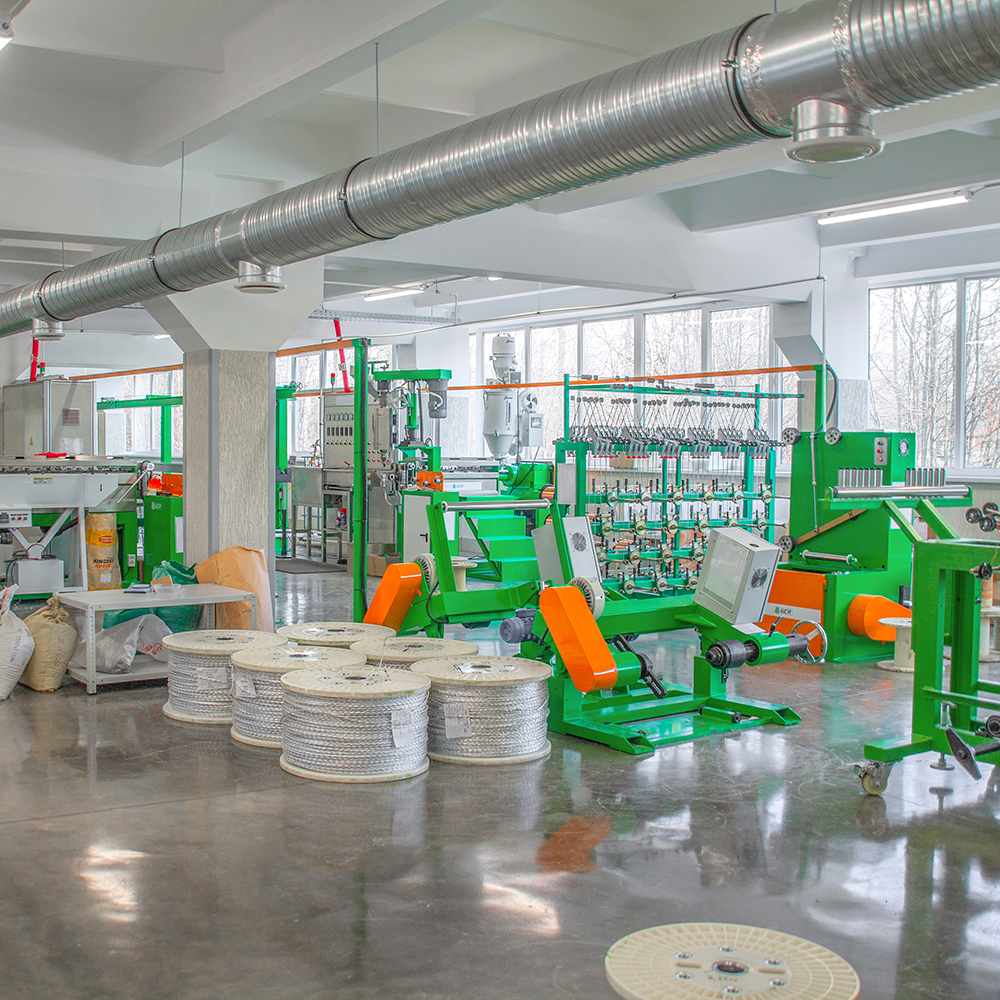

В 2025 году ПЗКМК запустил собственную высокоскоростную линию полного цикла по производству витой пары категорий от Cat.5e до Cat.8. Производство охватывает как многопроволочный кабель для патч-кордов (гибкий, для коммутации), так и однопроволочный для стационарной прокладки структурированных кабельных сетей.
Процесс начинается с высококачественной медной катанки. На волочильных станках она протягивается до точного калибра (например, 23 или 24 AWG). Далее следует отжиг — нагрев в инертной атмосфере, который снимает механические напряжения и придает меди эластичность, критически важную для монтажа.
Медная жила покрывается слоем изоляции из современного полиэтилена (PE) или полипропилена (PP). Наши экструдеры наносят изоляцию с ювелирной точностью, обеспечивая ее идеальную округлую и равномерную толщину. Одновременно жилы окрашиваются в стандартные цвета согласно общепринятым стандартам TIA/EIA.

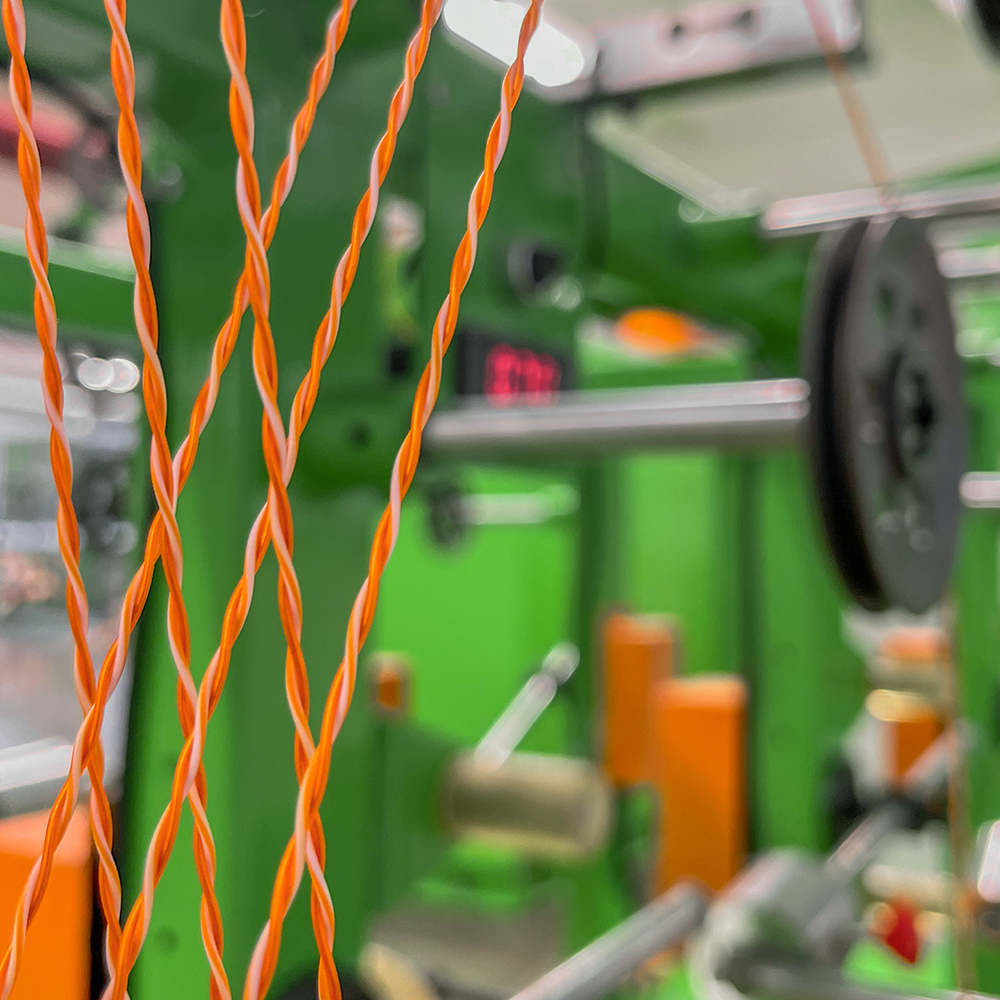

Это самый ответственный этап. Высокоточные скруточные машины сплетают изолированные жилы в пары с строго выдержанным шагом скрутки. Для высших категорий (Cat.6 и выше) автоматически устанавливается и фиксируется разделительный сердечник, который отделяет пары друг от друга, снижая перекрестные наводки (NEXT).
Для экранированных моделей каждая витая пара или весь пучок пар аккуратно оборачивается алюмополимерной лентой или оплеткой. Этот этап требует максимальной точности для обеспечения 100% покрытия и целостности экрана.
Скрученные пары (вместе с сердечником, если требуется) укладываются в единый сердечник. Затем наносится прочная внешняя оболочка из ПВХ пластиката или безгалогенных составов (LSZH). Состав оболочки специально подобран для разных условий: для уличной прокладки, для помещений с повышенным риском пожара.
Каждый метр кабеля тестируется на современных стендах. Проверяется волновое сопротивление, затухание сигнала (Attenuation), перекрестные наводки на ближнем конце (NEXT), возвратные потери (Return Loss). Только кабель, прошедший все испытания, получает сертификацию и маркируется.
| Категория | Частота | Скорость | Конструкция |
|---|---|---|---|
| Cat.5e | до 100 МГц | до 1 Гбит/с | UTP, FTP |
| Cat.6 | до 250 МГц | до 10 Гбит/с (до 55 м) | UTP, FTP, SFTP |
| Cat.6A | до 500 МГц | до 10 Гбит/с (до 100 м) | UTP, FTP, SFTP |
| Cat.7 | до 600 МГц | до 10 Гбит/с | S/FTP |
| Cat.8 | до 2000 МГц | до 40 Гбит/с | S/FTP |
Кабель собственного производства ПЗКМК используется в патч-кордах ТМ GCR — это гарантирует соответствие заявленной категории, стабильность волнового сопротивления и минимальные перекрёстные наводки.
USB-кабели — один из наиболее востребованных типов кабельной продукции. Используются для зарядки мобильных устройств, подключения периферии, передачи данных между устройствами. ПЗКМК производит USB-кабели всех актуальных типов и версий под ТМ GCR.
ПЗКМК выпускает USB-кабели всех актуальных типов и версий. В линейке представлены кабели USB 2.0 со скоростью до 480 Мбит/с для подключения периферии и зарядки маломощных устройств, а также высокоскоростные USB 3.0 / 3.1 / 3.2 с пропускной способностью до 5–20 Гбит/с и поддержкой Power Delivery до 100 Вт для быстрой зарядки и передачи данных. Современные USB4-кабели обеспечивают скорость до 40 Гбит/с и мощность до 240 Вт (USB PD 3.1), что делает их оптимальным решением для внешних накопителей, док-станций и дисплеев. Симметричный разъём USB Type-C с поддержкой Alternate Mode (DisplayPort, Thunderbolt) также рассчитан на мощность до 240 Вт. Для устаревших устройств и бюджетных решений доступны MicroUSB и MiniUSB. Кроме того, ПЗКМК производит сертифицированные по программе MFi кабели Lightning для подключения мобильных устройств Apple.
Конструктивные особенности USB-кабелей ПЗКМК:
Активные USB-кабели — с встроенным усилителем сигнала для передачи данных на расстояния до 30 м (USB 2.0) и 20 м (USB 3.0). Используются в системах видеонаблюдения, промышленной автоматизации, ЦОД.
Кабель собственного производства ПЗКМК используется в USB-сборках ТМ GCR — это гарантирует соответствие заявленной версии стандарта, стабильность передачи данных и безопасную зарядку устройств с поддержкой быстрых протоколов.
Современные цифровые видеоинтерфейсы предъявляют повышенные требования к параметрам кабельной продукции. При передаче сигналов со скоростью до 80 Гбит/с (DisplayPort 2.1) конструктивные элементы кабеля — материал проводника, тип изоляции, экранирование и качество разъёмов — оказывают влияние на затухание и стабильность сигнала. ПЗКМК производит весь ассортимент цифрового и аналогового видео-кабеля под ТМ GCR.
В линейке представлены HDMI-кабели версий 2.1 с поддержкой 8K@60 Гц и 4K@144 Гц, а также версии 2.0 и 1.4, включая активные оптические кабели (AOC) для передачи сигнала на большие расстояния. Для подключения дисплеев доступны DisplayPort-кабели v1.4 и v2.1 с режимами UHBR10–UHBR20 и пропускной способностью до 80 Гбит/с, также в исполнении AOC. Для цифровых интерфейсов предлагаются DVI-кабели DVI-D Single Link (до 1920×1200@60 Гц), DVI-D Dual Link (до 2560×1600@60 Гц) и DVI-I с поддержкой цифрового и аналогового сигнала. Для подключения аналоговых мониторов и проекторов выпускаются VGA-кабели.

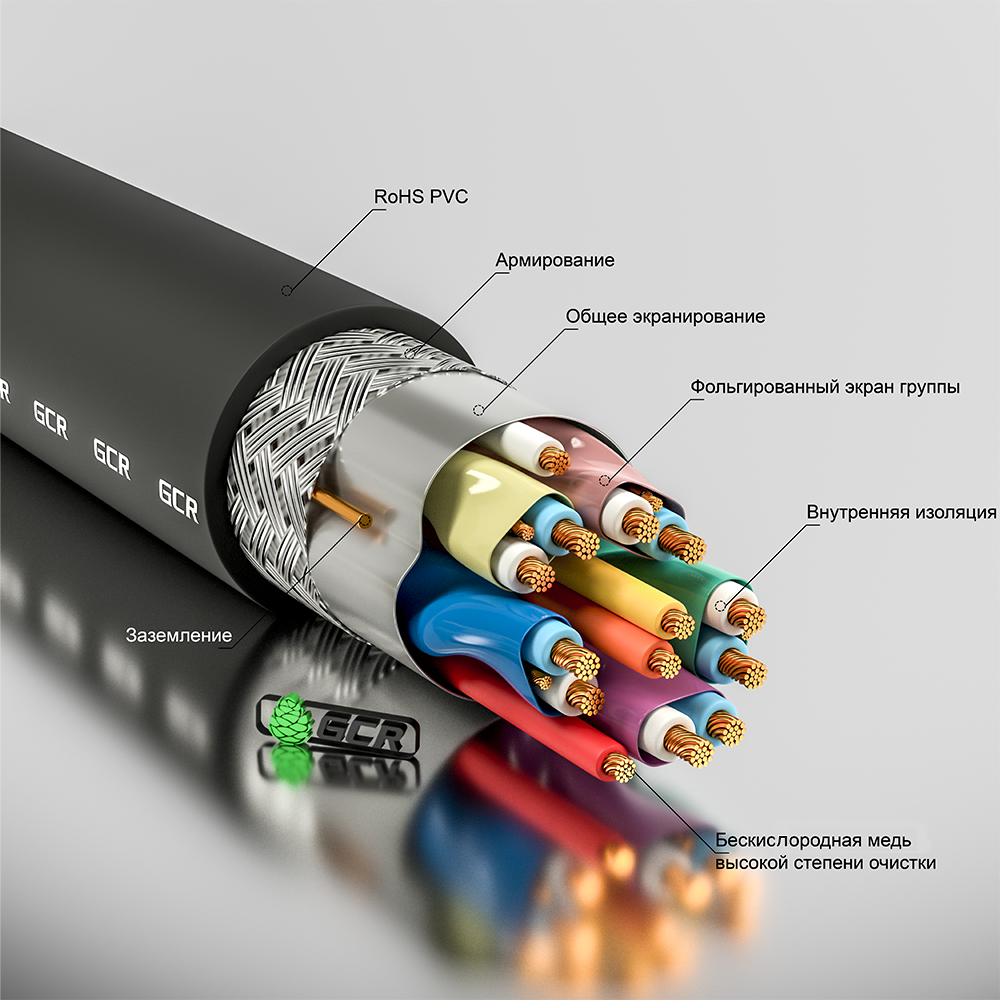

Конструктивные особенности видео-кабелей ПЗКМК:
Кабель собственного производства ПЗКМК используется в видео-кабелях ТМ GCR — это гарантирует соответствие заявленной версии стандарта, стабильность сигнала и минимальные потери.
Контрольные кабели — основа сборок для систем автоматизации, КИПиА и АСУ ТП. ПЗКМК производит многожильные экранированные кабели для передачи дискретных и аналоговых сигналов (4–20 мА, 0–10 В), а также кабели для промышленных интерфейсов (RS-232, RS-485, PROFIBUS, CAN).
Конструктивные характеристики продукции ПЗКМК:
Контрольные кабели собственного производства ПЗКМК применяются в сборках цепей управления, промышленных интерфейсных кабелях и сборках с промышленными разъёмами под ТМ GCR.

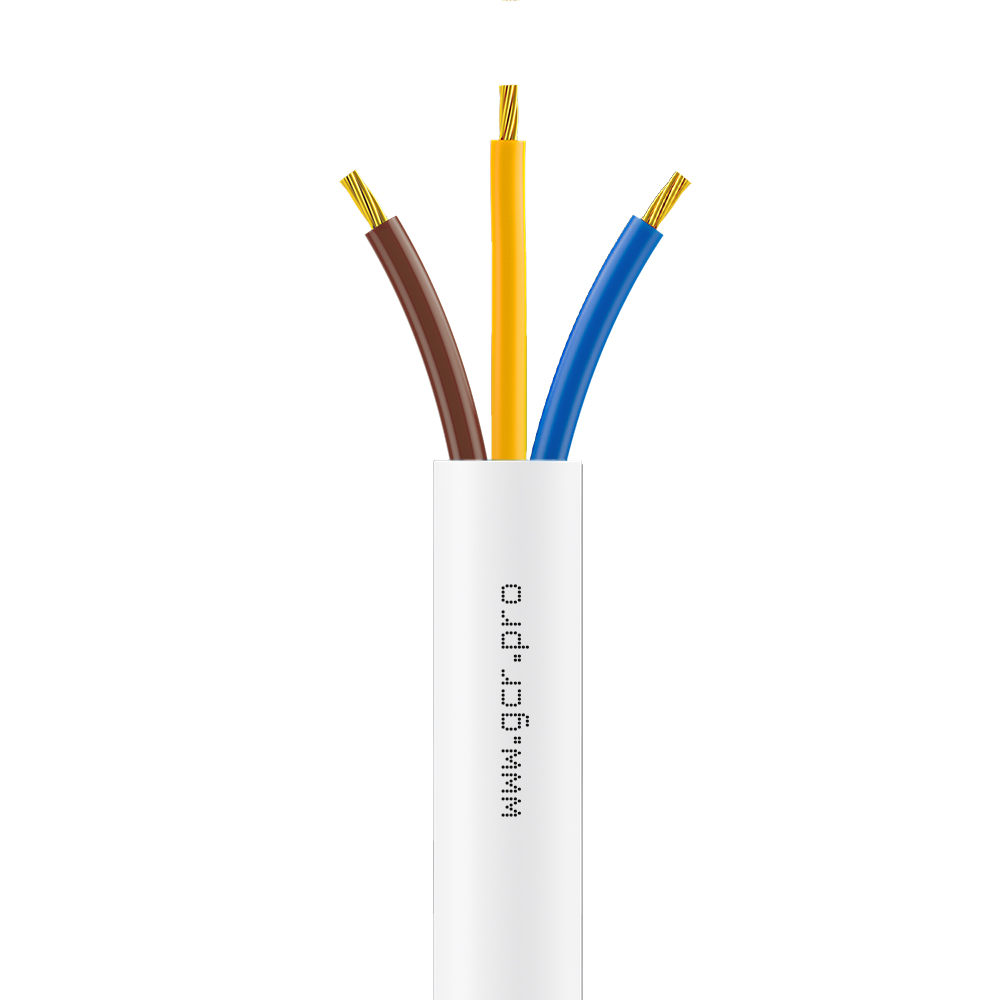

Для силовых сборок 220В ПЗКМК производит кабели марок ПВС и ШВВП с оболочками из ПВХ, ТПЕ, силикона и полиэтилена. Сечения — от 0,5 до 2,5 мм². Собственное производство кабеля обеспечивает соответствие сечения и электрических параметров требованиям ГОСТ.
В зависимости от условий эксплуатации доступны различные материалы оболочки:
Кабельные сборки для передачи данных, видео- и аудиосигналов в структурированных кабельных системах, серверных и центрах обработки данных. Производятся на основе собственной витой пары категорий Cat.5e–Cat.8.
| Категория | Назначение |
|---|---|
| LAN-патч-корды ПЗКМК (ТМ GCR) | Категории Cat.5e, Cat.6, Cat.7, Cat.8 в исполнениях UTP, FTP, SFTP. Круглые, плоские, с угловыми коннекторами. Кабель собственного производства ПЗКМК. |
| Оптические патч-корды ПЗКМК (ТМ GCR) | Одномодовые и многомодовые волоконно-оптические шнуры с коннекторами SC, LC, ST, FC. |
| USB-кабели и сборки ПЗКМК (ТМ GCR) | USB 2.0, 3.0, 3.2, Type-C, MicroUSB, MiniUSB. Активные удлинители до 30 м. Thunderbolt 4. |
| Видео-кабели ПЗКМК (ТМ GCR) | HDMI 2.1 (8K@60 Гц, 4K@144 Гц), DisplayPort v1.4, DVI, VGA, активные оптические кабели (AOC). |
| Аудио-кабели ПЗКМК (ТМ GCR) | Микрофонные XLR, RCA, AUX, переходники. |
Производственная специфика ПЗКМК: серийный выпуск стандартизированной продукции. Преимущественно обжимные и литые конструкции коннекторов. Каждое изделие проходит тест на соответствие заявленной категории (измерения затухания, возвратных потерь, переходных помех).
Изделия, разрабатываемые и изготавливаемые под технические требования заказчика. Используются контрольные кабели собственного производства ПЗКМК — многожильные экранированные, с сечением жил от 0,14 до 0,75 мм².
| Категория | Назначение |
|---|---|
| Сборки цепей управления (КИПиА) ПЗКМК (ТМ GCR) | Многожильные экранированные кабели для передачи дискретных и аналоговых сигналов (4–20 мА, 0–10 В) в системах АСУ ТП. |
| Промышленные интерфейсные кабели ПЗКМК (ТМ GCR) | RS-232 (DB9), RS-485, PROFIBUS, CAN. Уникальная распайка под заказ. Экранирование, ферритовые фильтры. |
| Силовые кабельные сборки 220В ПЗКМК (ТМ GCR) | Питающие шнуры с разъёмами IEC (C13, C19, C5, C7) и евровилкой Schuko. Сечение жил от 0,5 до 2,5 мм², нагрузка до 5500 Вт. |
| Сборки с промышленными разъёмами ПЗКМК (ТМ GCR) | Соединители серий РС, СНЦ, МРН, MIL-спецификации, тяжёлые разъёмы (аналоги Harting, ILME). |
Производственная специфика ПЗКМК: единичное и мелкосерийное производство по конструкторской документации заказчика. Пайка, обжим, заливка компаундом, маркировка кабелей и жгутов. Испытания: прозвонка цепей, сопротивление изоляции, высоковольтные испытания (для силовых сборок).
Узнать больше о коммутационных сборках →Кабельные сборки для диагностического, мониторного и реанимационного оборудования. Соответствие ГОСТ Р ИСО 13485 и IEC 60601. Продукция поставляется под торговой маркой GCR Medical Cables.
| Категория | Назначение |
|---|---|
| Кабели для ЭКГ ПЗКМК (ТМ GCR Medical Cables) | Магистральные кабели и отведения с разъёмами «банан», «кнопка», «клипса». Количество отведений: 3–12. Совместимость с GE, Philips, Mindray, Drager, «Микард». |
| Кабели для холтеровского мониторирования ПЗКМК (ТМ GCR Medical Cables) | Сверхгибкая конструкция, наружный диаметр до 2 мм, вес до 6 г/м. |
| Кабели для прикроватных мониторов ПЗКМК (ТМ GCR Medical Cables) | Защита от дефибрилляции и электромагнитных помех (двойное экранирование). |
| OEM-разработка по ТЗ ПЗКМК (ТМ GCR Medical Cables) | От прототипа до серийной партии. |
Производственная специфика ПЗКМК: собственное волочение меди класса М0. Изоляция и оболочка из медицинского ТПЕ (устойчивость к дезинфекции, биосовместимость). Литьевая герметизация узлов. Ресурс изгиба — не менее 10 000 циклов.
Силовые сборки на основе кабелей ПВС и ШВВП собственного производства ПЗКМК.
| Параметр | Значение |
|---|---|
| Сечение проводника | 0,5–2,5 мм² |
| Номинальный ток | 5–25 А |
| Максимальная нагрузка при 220В | 1100–5500 Вт |
| Материалы оболочки | ПВХ, ТПЕ, силикон, полиэтилен |
Конфигурации разъёмов: Schuko → C13, C5, C7; C14 → C13, C19; C20 → C19; Schuko → открытые концы.

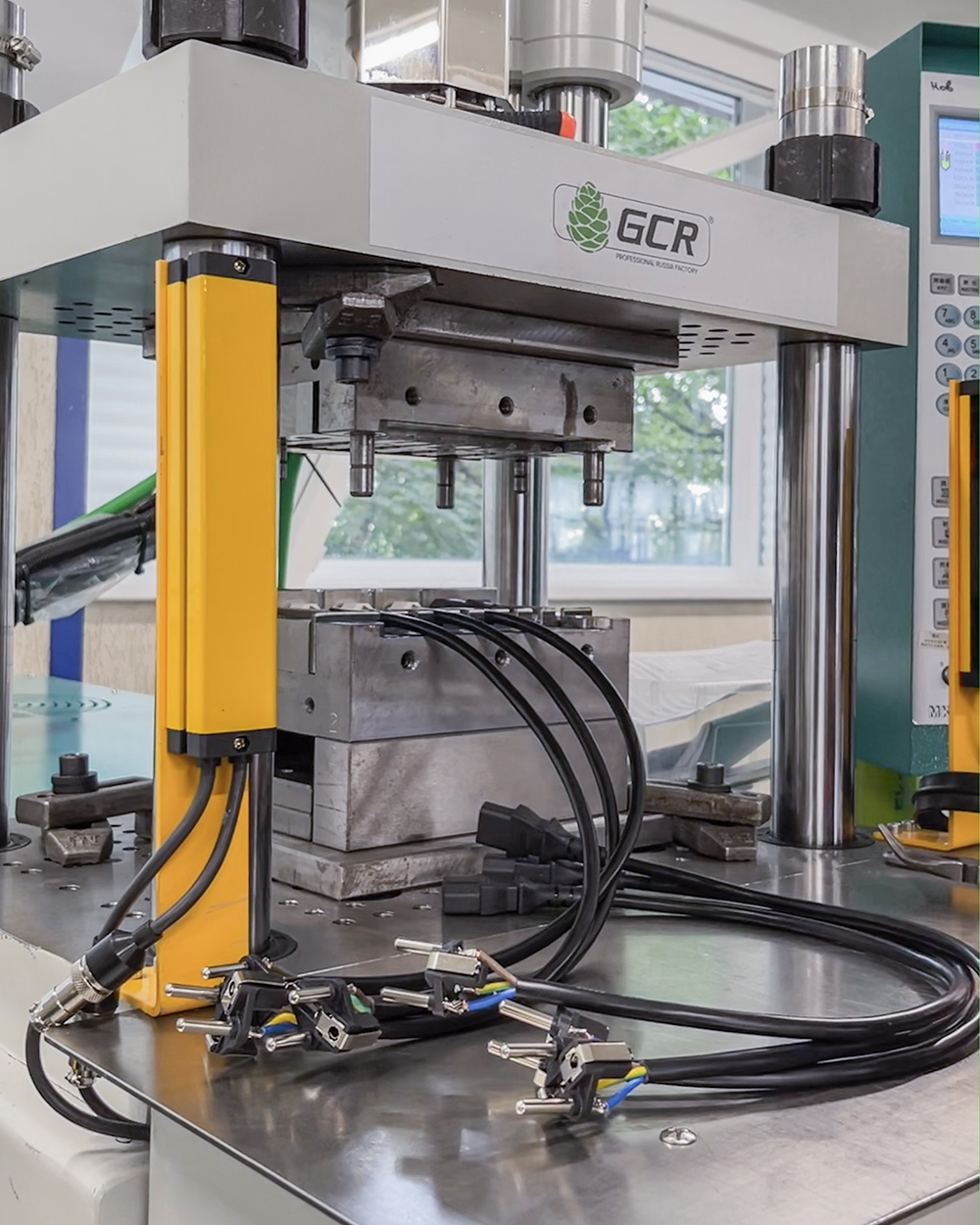

Производственная специфика ПЗКМК: собственное производство ПВС и ШВВП. Оболочки под условия эксплуатации. Литьё разъёмов (overmolding). Испытания: прозвонка цепей, сопротивление изоляции (не менее 100 МОм при 500В), высоковольтные испытания (до 1500В).
Производственные мощности ПЗКМК по выпуску кабеля:
Полный цикл производства сборок ПЗКМК (ТМ GCR):

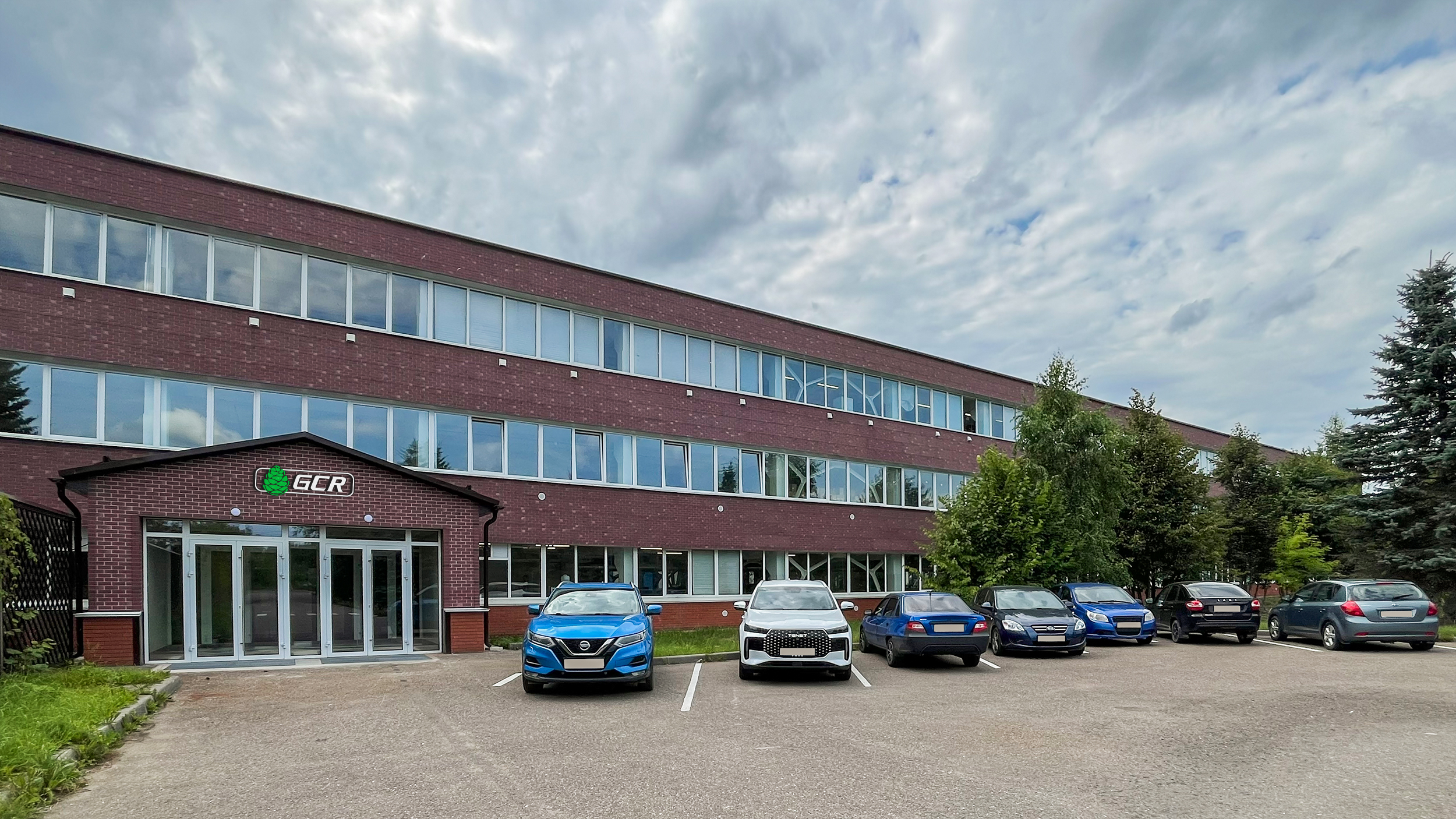

Единое производство ПЗКМК, расположенное на одной площадке в Пскове, представляет собой полноценный вертикально-интегрированный комплекс. Производственная площадь предприятия превышает 4500 м², а запущенные в 2025 году новые мощности позволили расширить линии по производству витой пары и значительно увеличить объёмы выпуска кабельных сборок. Технологический цикл охватывает все этапы — от волочения медной проволоки и производства кабеля всех типов до финального тестирования готовых изделий под торговой маркой GCR.
Сквозной контроль качества осуществляется на каждом этапе, а протоколы испытаний прилагаются к каждой партии продукции, гарантируя стабильность характеристик и соответствие заявленным стандартам. Отдельное направление — медицинские кабели и сборки, выпускаемые под ТМ GCR Medical Cables с соблюдением требований ГОСТ Р ИСО 13485 и IEC 60601.
Таким образом, выбирая продукцию GCR, партнёр получает не просто кабельное изделие, а инженерный продукт полного цикла с прозрачными условиями поставок, документированным контролем качества и стабильностью параметров в каждой партии — от металла до готовой сборки.
